اطلاعاتی در مورد پهنای باند کابلCable Broadband

در حالی که شرکتهای مخابراتی محلی و راه دور تلاش میکنند DSL را به عنوان بهترین روش دسترسی به اینترنت معرفی کرده و مصرفکنندگان را تشویق کنند از این مکانیزم استفاده کند، با این وجود شرکتهای کابلی نیز گزینه های ارتباطی خود را پیشنهاد میکنند. این گزینه اینترنت کابلی باند پهن( cable broadband) یا دسترسی به مودم کابلی نام داشته و عمدتا بر مبنای کابلهای کواسیالی کار میکند که سیگنالهای تلویزیونی از آنها عبور پیدا میکنند.

Cable Broadband برمبنای یک تلاش بین المللی به وجود آمد که آزمایشگاه CableLabs نقش مهمی دراین زمینه داشت.آزمایشگاهی که مجموعهای از ویژگیها( DOCSIS) سرنام Data Over Cable Interface Specifications را ایجاد کرد. سرویس باند پهن کابلی به طور معمول در سرعت نامتقارن ارائه میشود که به طور مثال تا سرعت 70 مگابیت بر ثانیه برای دانلود و 7 مگابیت در ثانیه را برای آپلود ارائه میکند. با این حال، جدیدترین استاندارد 3.1DOCSIS ، اجازه میدهد تا بهطور کامل و دو طرفه یا متقارن، در هر دو جهت به سرعت 10 گیگابیت در ثانیه دست پیدا کنید. این شبکه به عنوان یک رقیب جدی برای سرویسهای اینترنتی مبتنی بر فیبر-نوری شناخته  میشود

البته، بسیاری از شرکتهای کابلی، فیبر نوری را در زیرساختهای فیزیکی خود به کار گرفته اند. شکل بالا این موضوع را نشان میدهد. هر یک از کابلهای فیبر نوری یا کواکسیال، یک گره را به هر کسبوکار یا مشتری از طریق یک اتصال که cable drop نام دارد متصل میکنند. اتصالات پهنای باند کابلی نیاز به این دارند که مشتری از یک مودم کابلی ویژه استفاده کند، دستگاهی که سیگنالهای ارسالی و دریافتی را از طریق سیم کشی مدولاسیون و دمولاسیون دریافت می کند. شکل زیر یک مودم کابلی را نشان می دهد

مودم کابلی باید به نسخه درستی از استاندارد DOCSIS که توسط ISP پشتیبانی میشود، متصل شود. بیشتر مودمهای کابلی جدید از استاندارد 3.0DOCSIS  یا 3.1 استفاده میکنند و اغلب با نسخه ها قدیمی نیز سازگاری دارند این مدل شبکه ها در هر دو لایه پیوند داده و لایه فیزیکی کار کرده و در نتیجه پروتکلهای لایه بالاتر مدل OSI همچون IP را دستکاری نمیکنند. مودم کابلی از طریق کارت شبکه 45-RJ یا درگاه یواسبی یا ارتباط بیسیم به کامپیوتر یک مشتری متصل میشود. به همین ترتیب، مودم کابلی میتواند به یک دستگاه شبکه همچون سوئیچ یا روتر متصل شده و در نتیجه پهنای باند را به یک شبکه محلی به جای یک کامپیوتر واحد تخصیص دهد. همچنین این امکان وجود دارد که از یک دستگاه که قادر است عملکردهای مودم کابلی را با یک روتر ترکیب میکند استفاده کنید. در چنین حالتی دستگاه فوق میتواند هر دو اتصال پهنای باند کابلی و قابلیت اشتراک پهنای باند میان گرههای مختلف را فراهم کند. بر خلاف DSL، یک خط محلی پهنای باند کابلی برای مقرون به صرفه بودن باید میان مشترکین زیادی به اشتراک قرار گیرد که همین مسئله شبهاتی در ارتباط با امنیت و توان عملیاتی این مدل شبکهها را به وجود می آورد. بهطور مثال، اگر شرکت ارائه دهنده ،سرویس فوق را میان شما و پنج همسایه عرضه کند، این احتمال وجود دارد که یکی از همسایگان شما که دانش فنی بالایی دارد از طریق به کارگیری ابزارهای مناسب دادههایی که شما روی بستر اینترنت انتقال دادهاید را ضبط کند. البته شبکههای کابلی مدرن قابلیت رمزگذاری دادههای در حال انتقال را برای حل مشکل استراق سمع اطلاعات ارائه کردهاند. علاوه بر این، توان عملیاتی یک خط کابلی ثابت است. در نتیجه هر چه تعداد مشترکان بیشتری از یک منبع ثابت استفاده کنند، به همان نسبت پهنای باند کمتری در اختیار سایر مشترکان قرار میگیرد .این شبکهها بسته به کاربری انواع خاص خود را دارند. درون این فناوری، فناوریهای دیگری همچون HPCسرنام fiber hybrid coax -وجود دارد که از خطوط فیبر برای ارسال فرکانسهای مبتنی بر این شبکه ها استفاده میکند که البته به لحاظ هزینه گرانقیمت به شمار میروند، BPL سرنام Line OverPower Broadband که دسترسی به سرعت بالای اینترنت را ارائه میکند و برای وبگردی و دانلود اطلاعات از شبکه گزینهای ایده آلی است، ATM سرنام Mode AsynchronousTransfer که در لایه پیوند داده کار کرده و از بسته های ثابت استفاده میکند که 48 بایت داده همراه با 5 بیت سرآیند را روی یک خط ارسال میکند، نمونه دیگری از فناوری مبتنی بر این شبکه ها هستند .ATM از فناوری راه گزینی بستهای روی حلقه های مجازی( Virtual circuits) استفاده میکند و در نتیجه یک ارتباط قابل اعتماد را به وجود می آورد .Sonet سرنام Network Optical Synchronous گزینه دیگری است که یک شبکه انتقال دیجیتال با سرعت بالا را ارائه میکند که از فیبرنوری برای ارسال اطلاعات استفاده میکند. این شبکه عمدتا در امریکای شمالی استفاده شده و استانداری است که موسسه ANSI در سال 1985 آنرا تصویب کرد. استاندارد فوق در سال 1987 توسط سازمان ITU تحت عنون SDH سرنامHierarchy Digital Synchronous به تصویب رسید که در ایران نیز به نامSDH/SONET شناخته میشود. با توجه به اینکه زیرساخت این شبکهها بر مبنای فیبرنوری قرار دارد سرعتی که این شبکهها ارائه میکند به شدت بالا است و عمدتا برای مسافتهای طولانی استفاده میشود. شبکههای فوق از سوی NSPها سرنام Network Service Providerها استفاده میشوند تا شرکتهای با اتکا بر توان عملیاتی بالا بتوانند به شرکتهای ارائهدهنده خدمات اینترنتی ترافیک سنگینی را ارائه دهند. در این مدل شبکه سیگنالهای الکتریکی تولید شده توسط دستگاههایی به سیگنالهای نوری تبدیل شده و روی یک خط ارسال میشود. به سیگنالهایی که قرار است روی یک خط ارسال شوند ،STS گفته شده و زمانی که به سیگنالهای نوری تبدیل شدند به آنها حامل نوری OC سرنام Optical Carrier میگویند. جدول زیر انواع مختلف این شبکهها را نشان میدهد که از 1-STS که معادل 1-OC است شروع شده که نرخ خط آن برابر با 51.840 مگابیت بر ثانیه است که هرچه این سطح بالاتر برود شبیه به 768OC پهنای باند نیز افزایش پیدا میکند. عددی که مقابل OCها مشاهده میکنید نشان دهنده سطح نوری است که افزایش بار دادهها را به همراه دارد.

  اترنت مترو Metropolitan

روند رو به رشد ارائه خدمات دسترسی به WAN از سوی شرکتهای ارائه دهنده خدمات  در یک دهه اخیر پیشرفتهای قابل قبولی داشته که منجر به ظهور فناوریهای جدیدی همچون مترواترنت ( Metro Ethernet) شده است که خود سرآغازی بر ظهور یک فناوری  جدید در مقیاس جهانی به نام Carrier Ethernet شده است. شما قبلا در مورد اترنت مبتنی بر شبکههای محلی مطالبی را آموختید .ISPها برای انتقال ترافیک روی ارتباطات شبکه گسترده که Carrier Ethernet نامیده میشود و ارتباطات کلانشهری( MA) که Metro Ethernet نامیده میشود در حال طراحی و توسعه مکانیزمهای جدیدی هستند که اولین استاندارد(MEF) سرنام Metro Ethernet سرآغازی بر تحول جدید است .MEF یک فناوری فراملیتی است که بیش از 220 سازمان صنعتی در سراسر جهان در آن مشارکت دارند. در تنظیمات مترو ،شبکه های اترنت carriergradeنقطه به نقطه میتوانندازطریق یک ارتباطCET سرنامTransport EthernetCarrierکه یک راهکار مبتنی بر اترنت برای انتقال اطلاعات بوده و برای جبران ضعفهای ذاتی اترنت و پیاده سازی اترنت در خارج از محیط شبکه محلی طراحی شدهاند، استفاده کنند. در نتیجه، همانگونه که میبینید ،Carrier Ethernet، هر دو لایه 1 و 2 مدل OSI را پوشش میدهد. به طور مثال، در جایی که اترنت سنتی، با استفاده از STP سرنام Spanning Tree Protocol، فریمها را بر اساس آدرس MAC ارسال میکند ،CET یک برچسب انتقال به فریم در حال انتقال اضافه کرده و یک تونل مجازی مسیری برای فریمهایی که قرار است به مقصد ارسال شوند ایجاد میکند. نحوه عملکرد CET در شکل زیر نشان داده شده است. در شالوده شبکه ملی اطلاعات در ایران نیز Metro Ethernet قرار دارد.

 T-Carriers

خطوط E carries & T نوع دیگری از فناوریهای انتقال اطلاعات در بستر مخابراتی هستند که در لایه فیزیکی کار میکنند. در این مدل فناوری به جای آنکه از روی یک کانال ارتباطی و حالت عادی تنها یک سینگال عبور کند، کانال را به چند کانال جداگانه که به آن multiplex channel میگویند، تقسیم کرده و با استفاده از فناوری TDMسرنام multiplexing division time روی دو خط مبتنی بر جفت کابل به هم تابیده سیگنالها و اطلاعات ارسال میشود. در این فناوری رسانهها میتوانند خطوط تلفن، کابل فیبرنوری یا لینکهای بیسیم باشند. خطوط 1T از 24 خط 64 کیلوبیتی استفاده میکند که عمدتا در ایالات متحده، ژاپن و… استفاده میشود و خطوط 1E که در اروپا و بخشهایی از آسیا از آن استفاده میشود از 30 کانال استفاده میکنند. هر یک از این کانالها به نام 0DS سرنام digital signal, 0level  شناخته شده که هرچه سطح سیگنال افزایش پیدا کند به همان نسبت ظرفیت خط نیز بیشتر میشود. هرچه این تعداد افزایش پیدا کند ،ارتقا پیدا میکنند. در این خطوط اطلاعات ممکن است با اتکا بر زیرساخت سیمی مبتنی بر کابلهای UTP و STP به1T, T3 ،Ts و…. اروپا و بخشهایی از آسیا از آن استفاده میشود از 30 کانال استفاده میکنند. هر یک از این کانالها به نام 0DS سرنام digital signal, 0level  شناخته شده که هرچه سطح سیگنال افزایش پیدا کند به همان نسبت ظرفیت خط نیز بیشتر میشود. هرچه این تعداد افزایش پیدا کند ،ارتقا پیدا میکنند. در این خطوط اطلاعات ممکن است با اتکا بر زیرساخت سیمی مبتنی بر کابلهای UTP و STP اطلاعات مبادله شوند. هرچند پیشنهاد میشود به دلیل کمتر بودن پارازیت روی خط از مدل STP استفاده شود. اگر از کابلهای STP استفاده شود لازم است در هر 2000 متر یک تکرارکننده نصب شود تا سیگنالها ضعیف نشوند. اما در استانداردهای T1s یا 3T از کابلهای فیبرنوری استفاده میشود که توان عملیاتی بهتر و بالاتری دارند. خطوط T1s بیشتر برای پشتیبانی از سرویسهای صوتی سازمانها استفاده میشوند. سازمانها برای آنکه بتوانند از T1s برای یک چنین کاری استفاده کنند دو راهکار پیش رو دارند که اغلب از خطوط تلفن اینترنتی )Trunk SIP( استفاده میکنند. اگر به خاطر داشته باشید به شما گفتیم که SIP سرنام Session Initial Protocol یک پروتکل سیگنالینگ است که برای برقراری اتصالاتی شبیه به تماسهای VoIP استفاده میشوند .SIP Trunk  برای ایجاد ارتباطات مجازی روی یک سرویس دادهای موجود شبیه به یک خط اختصاصی، خط اجارهای شبیه به 1Metro Ethernet ،T و اینترنت اتصال باند پهن استفاده میشود .

SIP trunk در ارتباط با تعداد تماسهایی که در یک لحظه برقرار میشوند و مقدار پهنای باند موجود محدودیتهایی دارد. اما به دلیل اینکه تمامی تماسها روی یک خط دادهای پیادهسازی میشوند، نیاز به خرید تجهیزات اضافی برای ساخت کانالهای بیشتر برای تماسها را برطرف میکند.

تجهیزات T-Carrier

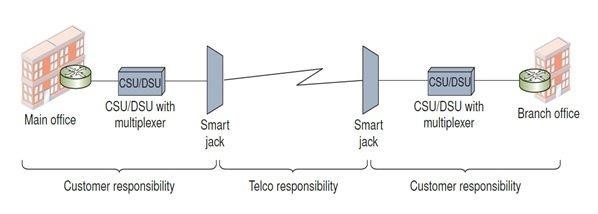

زمانی که سرویسهای فوق از شرکت مخابرات یا ارائهدهنده خدمات اجاره میشوند، شرکت مربوطه دستگاهی به نام CSU/DSU سرنام Channel Service Unit/Data Service Unit در اختیارتان قرار میدهد که باید بعد از دستگاه اصلی و خارج از شبکه قرار دهید تا اطلاعات دریافتی از خطوط 1T یا 1E را به اطلاعات دیجیتالی موردنیاز در شبکه و بالعکس تبدیل کند. دقت کنید که CSU و DSU دو دستگاه مجزا هستند که البته در قالب یک دستگاه واحد ترکیب میشوند و ممکن است به صورت یک دستگاه خارجی که خطوط به آن متصل میشوند یا در قالب یک کارت داخلی درون روتر که خطوط به آن متصل میشوند استفاده شوند. شکل زیر یک ارتباط T-carrier نقطه به نقطه را نشان میدهد.

در تصویر بالا smart jack خطوط حامل T را به سمت دیمارک مشتری و به هر یک از پایانه های داخلی یا خارجی ساختمان هدایت میکند .

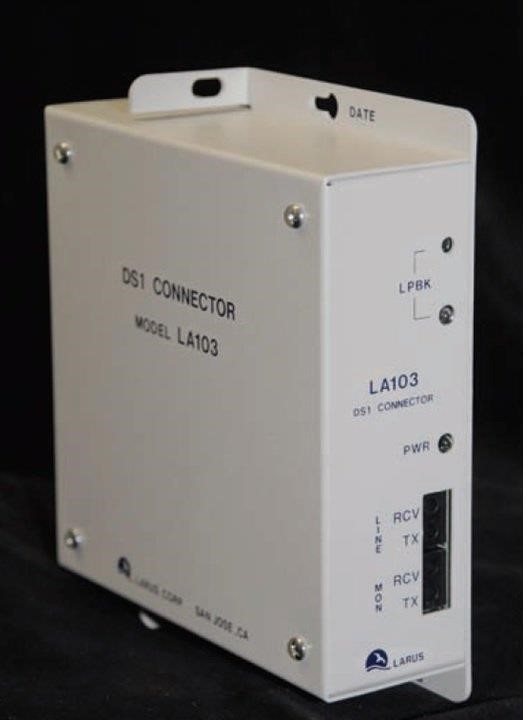

جک هوشمند از نوع NIU است. جک هوشمند همچنین به عنوان یک نقطه نظارتی برای یک اتصال نیز استفاده میشود. اگر خط بین حامل و مشتری خطاهای دادهای قابل توجهی داشته باشند، جک هوشمند این مسئله را به حامل گزارش میدهد. تکنسینها همچنین میتوانند وضعیت خط را توسط جک هوشمند بررسی کنند. بیشتر جکهای هوشمند شامل LEDهای مرتبط با سیگنالهای ارسالی و دریافتی هستند. به طور مثال، یک سبز ثابت روی صفحه نمایش نشان میدهد هیچ مشکلی در اتصال نیست، در حالی که نور سوسو زن خطاهای دادهای را نشان میدهد .چراغ برق نشان میدهد که آیا جک هوشمند قادر به دریافت سیگنالها است یا خیر. شکل زیر یک جک هوشمند یا رابط شبکه که روی خط 1T قابل استفاده است را نشان میدهد. جک هوشمند قادر به تفسیر دادهها نیست و به همین دلیل به CSU / DSU متکی است.

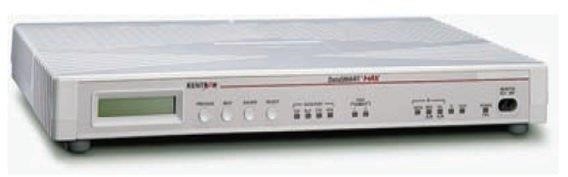

دستگاه CSU قادر است سیگنالهای دیجیتالی را ارائه کرده و اطمینان حاصل میکند که ارتباط به درستی برقرار شده است، در حالی که دستگاه DSU فریمهای دریافتی از خطوط T را به فریمهایی که داخل شبکه محلی باید استفاده شوند و بالعکس تبدیل میکند. لازم به توضیح است که تقسیم کردن خطوط به کانالهای مختلف درون DSU انجام میشود. دستگاهی متشکل از CSU و DSU به نام DTE سرنام data terminal equipment یا دستگاه نقطه پایانی برای یک خط اجارهای شناخته میشود. شکل زیر نمونهای از این دستگاه را نشان میدهد
