راهنمای انتخاب UPS خوب برای تامین انرژی مراکز داده (پارت دوم)

منبع تغذیه بدون وقفه تبدیل مضاعف آنلاین
(double conversion on-line UPS)

منابع تغذیه بدون وقفه مضاعف آنلاین رایج‌ترین یو‌پی‌اس‌هایی هستند که برای تامین انرژی بیش از 10 کیلوولت‌آمپر از آن‌ها استفاده می‌شود. شکل 4 توپولوژی داخلی این یو‌پی‌اس‌ها را نشان می‌دهد که تفاوت اصلی آن‌ها با یو‌پی‌اس‌های آماده به کار در این است که مسیر اصلی به جای برق متناوب از معکوس‌کننده عبور می‌کند. در این مدل یو‌پی‌اس‌ها با قطع برق متناوب، کلید انتقال فعال نمی‌شود، زیرا برق متناوب منبع باتری پشتیبان را شارژ می‌کند و باتری نیز برق ورودی به معکوس‌کننده را تامین می‌کند. در این حالت هر زمان برق متناوب ورودی قطع شود، بدون آن‌که هیچ‌گونه تاخیری به وجود آید، انتقال انرژی ادامه پیدا می‌کند. در این معماری هر دو مولفه شارژر باتری و معکوس‌کننده فرآیند تبدیل کل برق را بر عهده دارند. راندمان این مدل یو‌پی‌اس‌ها در تامین برق خروجی ایده‌آل است، با این وجود مولفه‌هایی که در مسیر برق قرار دارند، قابلیت اطمینان را در مقایسه با سایر یو‌پی‌اس‌ها کاهش می‌دهند. در برخی موارد نیز جریان برق ورودی به شارژرهای بزرگ ممکن است غیر خطی شوند و با شبکه برق ساختمان تداخل پیدا کنند یا مشکلاتی در عملکرد ژنراتورهای آماده‌به‌کار به وجود آورند.

منبع تغذیه بدون وقفه تبدیل دلتای آنلاین
(delta conversion on-line UPS)

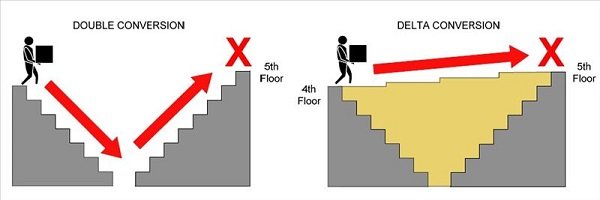

این مدل یو‌پی‌اس‌ها در مقایسه با نمونه‌های دیگر از معماری جدیدتری استفاده می‌کنند و در محدوده 5 کیلوولت‌آمپر تا 1.6 مگاوات کار می‌کنند. شکل 5 توپولوژی ساخت این یو‌پی‌اس‌ها را نشان می‌دهد. تقریبا نزدیک به ده سال است که معماری فوق به عنوان راه‌حلی برای مشکلات توپولوژی تبدیل مضاعف آنلاین ارائه شد. شبیه به طراحی تبدیل مضاعف آنلاین، ولتاژ لازم در این مدل نیز همیشه با معکوس‌کننده تامین می‌شود. با این وجود تبدیل کننده دلتای مضاعف این مدل نقش کلیدی در رساندن برق ورودی به معکوس‌کننده دارد. این مدل معماری، زمانی‌که جریان برق متناوب قطع یا دچار نوسان شود، همانند معماری تبدیل مضاعف آنلاین عمل می‌کند. برای آن‌که عملکرد این مدل یو‌پی‌اس‌ها را به خوبی درک کنید به شکل 6 دقت کنید. در شکل6 مقدار انرژی که برای جابه‌جا کردن جعبه از طبقه چهارم به پنجم یک ساختمان مصرف می‌شود را مشاهده می‌کنید. در معماری تبدیل مضاعف، هر جعبه در فاصله اختلاف دلتا میان نقطه شروع و پایان مسیر جابه‌جا می‌شود که صرفه‌جویی قابل ملاحظه‌ای در انرژی به همراه دارد. معماری یو‌پی‌اس تبدیل مضاعف آنلاین عملکردی مشابه دارد که جریان متناوب را به برق باتری و دومرتبه به برق متناوب تبدیل می‌کند. همان‌گونه که حدس زده‌اید در سامانه تبدیل دلتا مولفه‌ها برق را به شکل مستقیم از ورودی به خروجی انتقال می‌دهند. تبدیل‌کننده دلتا در طراحی آنلاین دو کاربرد اصلی دارد. اول آن‌که بر ویژگی‌های جریان ورودی نظارت می‌کند و با سینوسی کردن جریان انعکاس تاثیرات هارمونیک بر جریان برق را به حداقل می‌رساند که  سازگاری بهتر با ژنراتورها و برق را به همراه دارد، و همچنین گرما و مستهلک شدن قطعات را کاهش می‌دهد. دوم آن‌که شارژ منظم باتری را به همراه دارد. فناوری تبدیل دلتای آنلاین یکی از مهم‌ترین فناوری‌های حال حاضر یو‌پی‌اس‌های امروزی است که به دلیل انحصاری بودن ثبت اختراع، تنها تعداد معدودی از سازندگان از فناوری فوق استفاده می‌کنند.

کاربرد انواع یوپی‌اس‌ها در صنایع مختلف همچون مراکز داده‌ها

منابع تغذیه بدون وقفه امروزی به مرور زمان تکامل یافته و قابلیت‌های شاخصی در اختیار مصرف‌کنندگان قرار می‌دهند. مهم‌ترین اصلی که باید به آن دقت شود راندمان انرژی در طراحی یو‌پی‌اس است. به‌طور مثال، تراسنفورماتورهای داخلی که در گذشته در یو‌پی‌اس‌ها قرار گرفته بودند، در بیشتر مدل‌های امروزی قرار ندارد، زیرا در مدل‌های امروزی ملاک عمل کاهش وزن، اندازه و حجم موادی است که در ساخت یو‌پی‌اس‌ها استفاده می‌شود. در جدول 1 خلاصه‌ای از معماری یو‌پی‌اس‌ها همراه با کاربرد آن‌ها در صنایع مختلف منجمله مراکز داده را مشاهده می‌کنید

نوع یو پی اسمزایامحدودیت هاکاربردها
Standbyهزینه کم، راندمان خوب، کم حجمبه‌کارگیری باتری در زمان کاهش ولتاژ
غیرکاربردی در توان بیش از 2 کیلوولت‌آمپر
مناسب برای کامپیوترهای شخصی
Line interactiveتعدیل‌کننده خوب ولتاژ، راندمان ایده‌آل
قابلیت اطمینان مطلوب
غیر کاربردی در توان بیش از 5 کیلوولت‌آمپریوپی‌اپس محبوب به  دلیل قابلیت اطمینان بالا،
 مناسب برای رک‌سرورها و سرورهایی با شرایط ناپایدار
Standby ferroتعدیل‌کننده مناسب ولتاژراندمان کم، ناپایدار در ترکیب با برخی
از تجهیزات و ژنراتورها
نه چندان کاربردی به دلیل راندمان کم
 و ناپایدار در طراحی N+1 مرکز داده
Double conversion
on-line
تعدیل کننده مناسب
ولتاژ و مناسب برای موازی‌سازی
راندمان کم در مدل‌های قدیمی. در مدل‌هایی که
توان 5 کیلووات‌آمپر دارند گران‌قیمت است.
ایده‌آل برای طراحی‌های N+1
 در ارتباط با افزونگی در یک مرکز داده
Double conversion
on-line
تعدیل‌کننده مناسب ولتاژ
راندمان خوب
غیر کاربردی در توان کمتر از 5 کیلوولت‌آمپر با توجه به عمر بالایی که در مدت زمان کارکرد دارد
هزینه خرید گران‌قیمت را توجیه می‌کند.
