طراحی شبکه (Top of Rack) ToR در مقابل EoR (End of Row) برای دیتاسنترها (پارت سوم)

برای فیبر نوری معمول تر است که از یک رک به منطقه مجتمع مرکزی کشیده شود با این حال فیبر نوری  به انتهای یک ردیف نیز کشیده شده، ممکن است بوسیله جایگذاری کلید اصلی در ردیف fabric extenderهای مرتبط به آن، شروع به استفاده از fabric extenderها به عنوان راهی برای حفظ گروه بندی منطقی “ردیف ها” کند.

خلاصه ای از مزایای ToR fabric extender (نکات مثبت):

سوئیچ های کمتری برای مدیریت.  پورت های کمتر مورد نیاز در منطقه مجتمع. (EoR)
• رک های متصل در لایه 1 از طریق فیبرنوری، گسترش لایه 1 مسی به سرور در رک. موارد کمتری از STP برای مدیریت. (EoR)
•  کنترل منحصر به فرد در هر صد پورت، مجموعه مهارت های پایین تر مورد نیاز برای تعویض. (EoR)
• مس “داخل رک” باقی می ماند. هیچ زیرساخت کابل¬کشیی مسی بزرگ نیاز نیست. (ToR)
• هزینه های کابل کشی کمتر. زیرساخت اختصاصی کمتر برای کابل¬کشی و پچینگ. مدیریت تمیزتر کابل¬کشی. (ToR)
• معماری مدولار و انعطاف پذیر “در هر رک”. ارتقا / تغییر آسان “در هر رک”. (ToR)
• زیربنای فیبر نوری قابل استفاده در آینده، حفظ انتقالهای به 40G و G100. (ToR)
• کابل کشی کوتاه مسی به سرور اجازه وجود در آینده را برای 1oGE (10GBASE-CX1), 40G کم قدرت، کم هزینه می دهد. (ToR)

خلاصه ای از معایب ToR fabric extender (نکات منفی):


مفهوم طراحی جدید تنها در ژانویه 2009 در دسترس است. هنوز بصورت گسترده پیاده سازی نشده است.

پادهای محاسبه یکپارچه سیسکو Cisco Unified Computing Pods


راه حل محاسبات یکپارچه سیسکو (CUS) یک معماری محکم با سرورهای تیغه¬ای، unified fabric، fabric extenderها و مدیریت درونی و متمرکز را یکجا در یک سیستم یکپارچه فراهم می کند. یک استقرار چند-رک یک سیستم واحد است که توسط یک جفت از سوئیچ های متصل به شبکه  ToR مدیریت می شود که مدیریت سطح دستگاه های جاسازی شده ، تهیه و پیوند دادن pod به اترنت مجتمع دیتاسنتر و کانالهای فیبر نوری رافراهم می کند.

یک pod متشکل از 3 رک، یک سیستم را تشکیل می دهد. هر محفظه تیغه¬ای با یک unified fabric – fabric extender – به سوئیچ های متصل fabric  با فیبر نوری  10GBASE-CX1 یا USR 10GE (دسترسی فوق العاده کوتاه) مرتبط است. یک Unified computing system تنها می تواند 40 محفظه تیغه را به عنوان یک سیستم دربر داشته باشد. با چنین مقیاس پذیری، طرح هایی وجود دارد که در آن تمام ردیف محفظه های تیغه¬ای به اتصالات EoR یا M iddle of Row مرتبط است.

اینها تنها طرحهای ممکن نیستند، بلکه تنها چند نمونه ساده هستند. از آنجا که معماری به نسبت مقیاس پذیری که دارد انعطاف پذیر است، بسیاری از امکانات دیگر نیز وجود دارد.

خلاصه ای از مزایای Unified computing system (نکات مثبت):


طراحی فیزیکی “ToR” را تحت پوشش قرار می دهد.
• دارای فن آوری Fabric extender  است. موارد کمتر برای مدیریت
• سیستم واحد محاسبه، unified fabric، و مدیریت درونی و متمرکز.
• به شدت مقیاس پذیر به عنوان یک سیستم واحد.
• بهینه سازی شده برای مجازی سازی

خلاصه ای از معایب سیستم محاسبه یکپارچه  (UCS) (نکات منفی):


UCS سیسکو هنوز در دسترس نیست .
• خبر جدیدتر: UCS سیسکو از ژوئن 2009 در دسترس بوده و به مشتریان ارسال شده است
.

پیاده سازی طرح های دیتاسنتر به شکل “Pod”

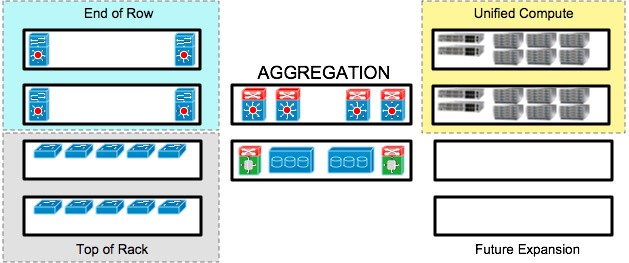

انتخاب طرح های فیزیکی ToR یا EoR یک معامله همه یا هیچ نیست. یکی از چیزهایی که همه طرح های فوق در آن مشترک است این است که هر کدام به یک منطقه مشترک مجتمع با فیبرنوری پیوند دارند. منطقه مجتمع مشترک می تواند به این ترتیب منطقه pod EOR را بدون تفاوت با “ToR” pod خدمات دهد، به این ترتیب همانطور که دیتاسنتر بزرگتر می شود، امکان انعطاف پذیری را در انتخاب گزینه های طراحی ، Pod به Pod به وجود می¬آید. برخی از podها میتوانند از کابل کشی مسی EoR استفاده کنند، و بعضی دیگر از فیبر نوری ToR، و هر pod به منطقه مجتمع مشترک با فیبرنوری متصل میشود.
