قسمت سیزدهم آموزش voip سیسکو

کاربرد DIAL PEER در روتر چیست؟

به احتمال زیاد به عنوان علاقهمندان به دنیای سیسکو با مفهوم Static Route در روترها آشنایی دارید .
زمانی که روتر خود را از طریق بسترها و پورتهای مختلف به نقاط دیگر متصل میکنید ، برای این که روتر بتواند عمل مسیریابی و هدایت بستهها را انجام دهد باید Route های گوناگونی را به شکلهای مختلف درون روتر خود ایجاد نمایید . Dial Peer ها مفهومی مشابه Static Route ها را دارند . زمانی که روی روتر خود ماژولها و کارتهای گوناگون مانند FXS ها ، FXO ها و … را قرار میدهید باید توسط Dial Peer ها مسیرها و قوانینی برای استفاده از این ماژولها و برقرار ی ارتباط صوتی ایجاد نمایید .
برای درک بهتر این موضوع تصور کنید که یک تلفن سیسکو را روی CME روتر خود رجیستر نموده و یک خط تلفن را به ماژول FXO خود در پشت روتر وصل کردهاید . در این مرحله پس از تنظیم پارامترهای ماژول FXO ، باید با نوشتن Dial Peer ها در روتر ، قوانینی ایجاد نمایید تا زمانی که یک کاربر طبق یک الگوی خاص شمارهای را با تلفن شمارهگیر ی میکند ، تماس وی از طریق پورت FXO به سمت مخابرات ارسال شود و یا برعکس زمانی که تماسی از سمت مخابرات به سمت روتر ارسال میشود ، تماس به صورت مستقیم به سمت تلفن کاربر هدایت شود.
مثال فوق یک نوع ساده از کاربرد Dial Peer در روتر را نشان میدهد . بدیهی است که با پیچیده تر شدن سناریو ، روند هدایت تماسها و نوشتن Dial Peer ها نیز پیچیده تر خواهد شد.

انواع DIAL PEER و کاربرد آنها

حال که با مفهوم و کاربرد Dial Peer آشنا شدید بهتر است بدانید که به طور کلی Dial Peer ها از دو نوع متفاوت تشکیل میشوند

Plain Old Telephone Service (POTS) Dial Peer : از این نوع Dial Peer برای تعیین دسترسی به سیستمهای قدیمی آنالوگ یا دیجیتال استفاده میشود . یا به عبارت دیگر زمانی که میخواهیم دسترسی را به ماژولهایی مانند FXO ، FXS ، E&M و یا پورتهای دیجیتال تعیین نماییم از این نوع Dial Peer استفاده میکنیم

Voice Over IP (VOIP) Dial Peer : از این نوع Dial Peer برای تعیین دسترسی به سیستمها و تجهیزاتی استفاده میشود که از IP Address برای برقرار ی ارتباط با نقاط دیگر استفاده میکنند

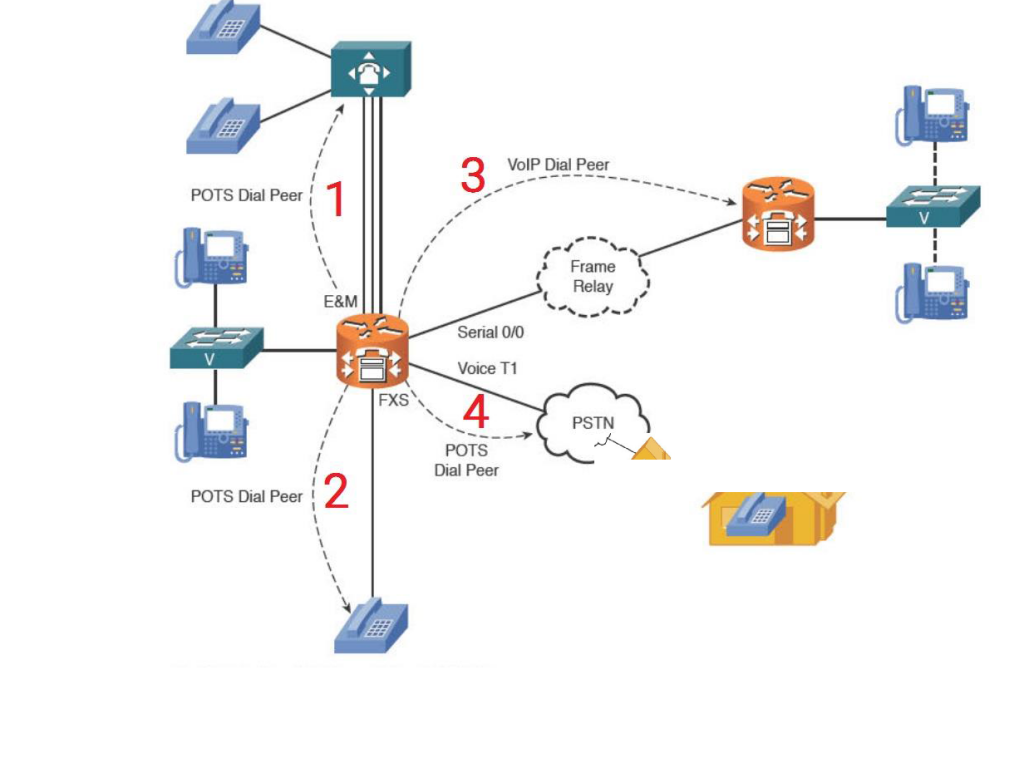

1-در این بخش از POTS Dial Peer برای تعیین دسترسی به پورت E&M استفاده شده است .( این پورت بر روی برخی PBX ها و تجهیزات خاص قرار دارد که از مفهوم IP برای برقرار ی ارتباط پشتیبانی نمیکند).
2 – در این بخش از POTS Dial Peer برای تعیین دسترسی به پورت FXS استفاده شده است .همانطور که میدانید این پورت به صورت آنالوگ فعالیت میکند و از IP آدرس پشتیبانی نمیکند.
3 – در این قسمت در طرف مقابل ، یک روتر دیگر قرار دارد که مفهوم IP Address برای آن تعریف شده است . بنابراین باید از VOIP Dial Peer برای تعیین دسترسی استفاده نماییم .
4 – در قسمت چهارم هم برای تعیین اطلاعات دسترسی به بستر PSTN از POTS Dial Peer استفاده شده است

oice Call Legs چیست ؟

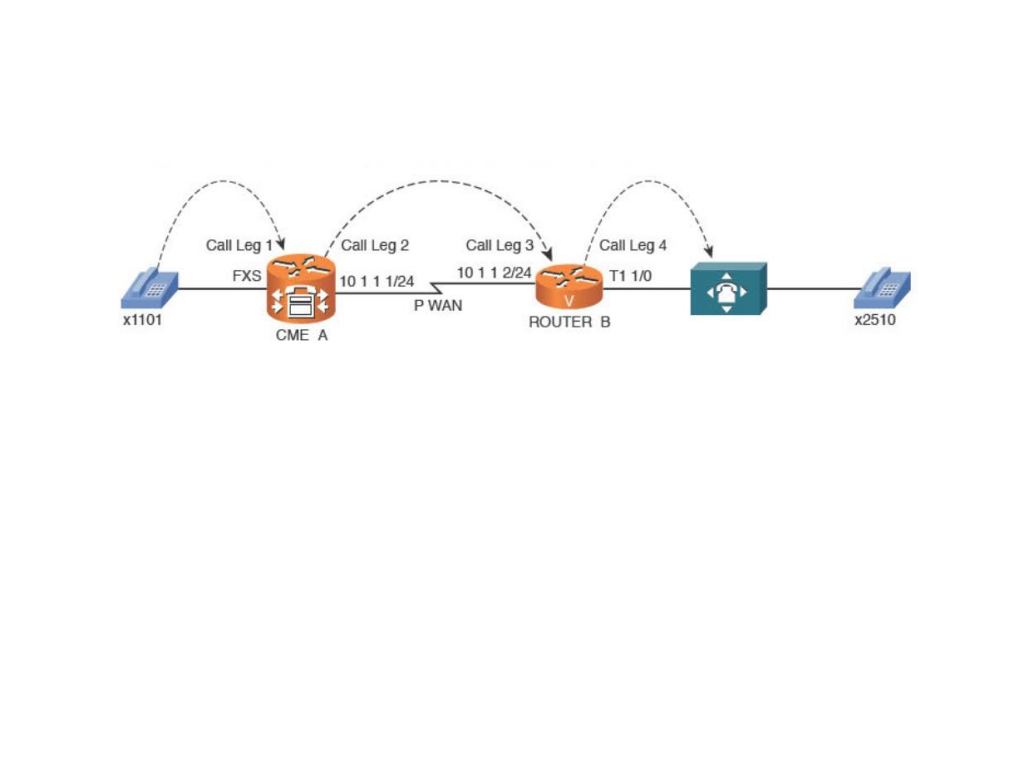

برای این که بتوانید در سناریوی خود ، Dial Peer ها را به درستی تنظیم کنید باید با مفهوم Call Legs آشنایی داشته باشید . به طور خلاصه میتوان گفت به تعداد مسیرهای ورودی و خروجی روترها Call Legs گفته میشود . برای درک بهتر موضوع به تصویر ذیل دقت کنید

همانطور که در تصویر فوق مشاهده میکنید ، زمانی که تلفن سمت چپ تماسی را به سمت راست ارسال میکند ، برای این که تماس بتواند مسیر را طی کند و به تلفن سمت راست برسد به چهار Call Legs احتیاج داریم . هر Call Legs بیانگر یک Dial Peer است که باید روی روتر تنظیم شده باشد

Call Leg 1 : تماس ارسال شده از تلفن توسط پورت FXS دریافت میشود . ( POTS Dial Peer )
Call Leg 2 : تماس از طریق بستر IP به سمت روتر دوم ارسال میشود . ( VOIP Dial Peer )
Call Leg 3 : تماس ارسال شده از روتر اول ، توسط روتر دوم دریافت میشود . ( VOIP Dial Peer )
Call Leg 4 : تماس به سمت تلفن سمت راست ارسال میشود . ( POTS Dial Peer )

حال اگر قرار باشد تماس به صورت برعکس از سمت راست به چپ ارسال شود مجددا ما به Call Legs ۴ نیازمندیم
