قسمت پانزدهم آموزش VOIP سیسکو

نحوه نوشتن VOIP DIAL PEER

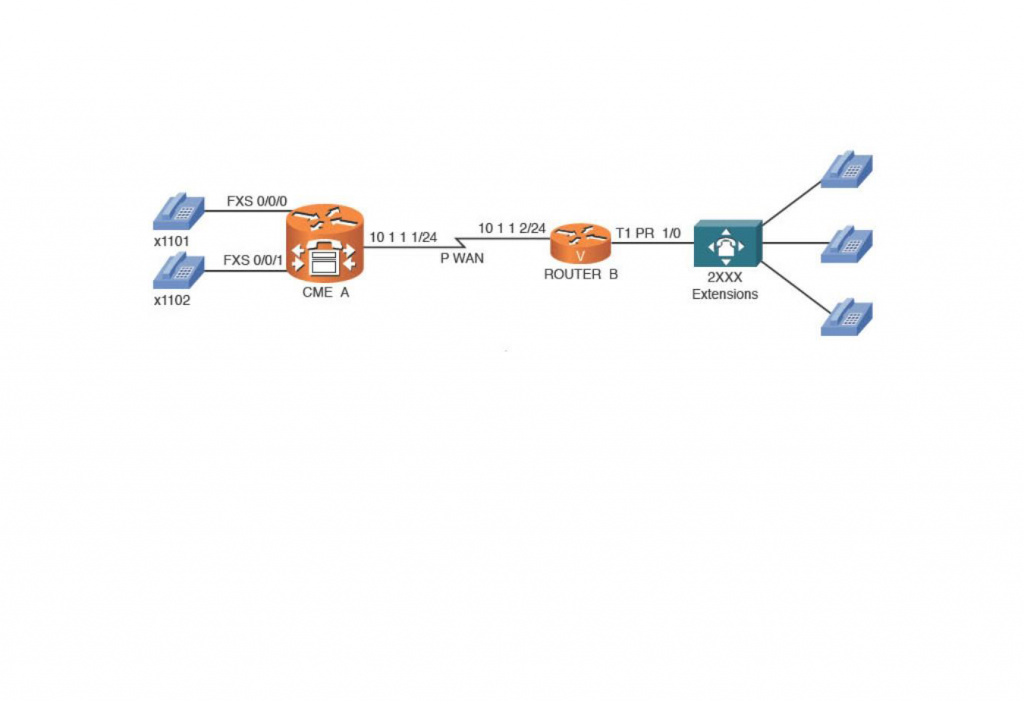

اگر به خاطر داشته باشید در قسمت چهاردهم ، نحوه نوشتن POTS Dial Peer ها را مورد بررسی قرار دادیم و گفتیم که چگونه میتوانیم دستگاهها و تجهیزاتی که برای برقراری ارتباط از IP Address استفاده نمیکنند را به روتر سیسکو متصل نماییم . همانطور که گفته شد در این قسمت از سری مقالات آموزشی ویپ سیسکو میخواهیم نحوه نوشتن VOIP Dial Peer ها در روتر سیسکو را مورد بررسی قرار دهیم و سناریوی مطرح شده در جلسهی قبل را با نوشتن VOIP Dial Peer های آن تکمیل نماییم . برای شروع ، شکل سناریوی قسمت قبل را مجدد ا مشاهده نمایید

همانطور که در تصویر فوق مشاهده میکنید ، ارتباط دو روتر از طریق بستر WAN برقرار شده است . همانطور که همه ی ما میدانیم روترها برای برقراری ارتباط از IP ها استفاده میکنند یا به عبارتی IP Address را میفهمند . بنابراین برای این که ارتباط تماسها را بین دو روتر برقرار کنیم باید از VOIP Dial Peer ها استفاده نماییم که در ادامه با نحوه نوشتن آن آشنا خواهید شد

نوشتن VOIP Dial Peer برای برقراری ارتباط بین دو روتر

در مرحله ی اول میخواهیم روتر سمت چپ را تنظیم کنیم تا تماسهای لازم را به سمت روتر سمت راست هدایت کند .
در قدم اول باید وارد مود کانفیگ شویم و یک Dial Peer از نوع ویپ با یک تگ منحصر به فرد ایجاد نماییم . (در این جا عدد ۲۰۰۰ را در نظر گرفته ایم )

Router# conf t

Router(config)# dial-peer voice 2000 VOIP

در قدم بعدی باید یک الگوی تماس ایجاد کنیم


2 Router(config-dial-peer)# destination-pattern

همانطور که مشاهده میکنید الگوی تماس را روی … ۲ قرار دادیم ، یعنی هر تماسی که شماره گرفته شده در آن چهار رقمی بوده و با ۲ آغاز شود را با این Dial Peer ساخته شده Match کن .


در مرحله ی بعد کدک تماس را مشخص میکنیم که بسته به نوع سناریوی شما میتواند حالتهای مختلفی داشته باشد . در اینجا ما کدک را روی G711ulaw قرار میدهیم.

Router(config-dial-peer)# codec G711ulaw

در قدم آخر باید مقصد مورد نظر برای هدایت تماس را تعیین نماییم .


Router(config-dial-peer)# session target IPV4:10.1.1.2

حال نوبت به تنظیم روتر سمت راست برای هدایت تماسهای لازمه به سمت روتر سمت چپ میرسد .
با توجه به نکاتی که تا این مرحله مطرح کردیم برای نوشتن VOIP Dial Peer روتر سمت راست داریم:

Router# conf t

Router(config)# dial-peer voice 1000 VOIP

Router(config-dial-peer)# destination-pattern 110.

Router(config-dial-peer)# codec G711ulaw

Router(config-dial-peer)# session target IPV4:10.1.1.1

نکته : برای مشاهده debug های dial peer ها میتوانید از کامند debug voip dialpeer در مود enable استفاده نمایید

نکته : در صورتی که کدک تماس در دو طرف یکسان نباشد تماس شما به درستی برقرار نخواهد شد . کدک پیشفرض VOIP Dial Peer ها G729 میباشد
