قسمت چهاردهم آموزش voip سیسکو

نحوه نوشتن POTS DIAL PEER

اگر به خاطر داشته باشید ، گفتیم که از POTS Dial Peer ها برای برقراری ارتباط با تجهیزاتی که IP Address را نمیفهمند ، استفاده میکنیم . مانند پورت FXO ، FXS ، E&M و یا Digital Interface ها.

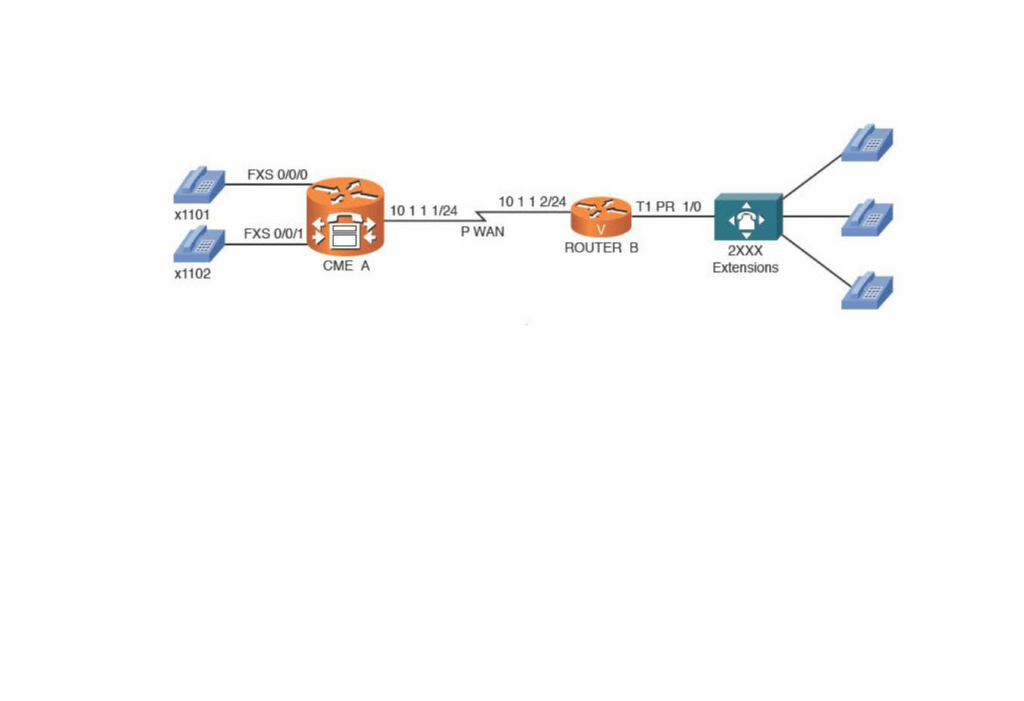

برای این که درک درستی نسبت به این مطالب داشته باشید ، بحث را در قالب یک سناریو ادامه خواهیم داد . به تصویر ذیل دقت کنید

همانطور که در تصویر مشاهده میکنید ، در سناریوی ما دو نوع سیستم آنالوگ وجود دارد که از IP Address استفاده نمیکنند. اولی ماژولهای FXS با شمارههای ۱۱۰۱ و ۱۱۰۲ ، دومی دستگاه مرکز تلفنی آنالوگ با شمارههای XXX ۲ که از طریق کارت VWIC به روتر B متصل شده است . در ابتدا میخواهیم ارتباط بخش FXS را راه اندازی نماییم

نوشتن POTS Dial Peer برای ارتباط با FX

در قدم اول باید وارد مود کانفیگ روتر خود شوید و توسط کامند ذیل یک Dial Peer از نوع POTS ایجاد نمایید

Router# conf t

Router(config)# dial-peer voice 1101 pots

با کامندهای فوق تعیین میکنیم که زمانی که مقصد تماس ۱۱۰۱ بود ، باید تماس به سمت پورت ۰ / ۰ / ۰ ارسال شود . به همین ترتیب برای داخلی ۱۱۰۲ داریم :

Router# conf t

Router(config)# dial-peer voice 1102 pots

Router(config-dial-peer)# destination-pattern 1102

Router(config-dial-peer)# port 0/0/1

مراحل نوشتن POTS Dial Peer ها برای پورتهای FXS به پایان رسید و اکنون هریک از داخلیها میتواند به سادگی با طرف مقابل خود ارتباط برقرار کند . در ادامه به نوشتن POTS Dial Peer برای هدایت تماسها به سمت مرکز تلفن آنالوگ از طریق کارت VWIC میپردازیم

نوشتن POTS Dial Peer برای ارتباط از طریق VWIC

برای نوشتن Dial Peer جهت برقراری ارتباط با VWIC ، پس از اعمال تنظیمات اولیه ماژول دیجیتا ، مانند مرحله ی قبل ابتدا یک Dial Peer ایجاد میکنیم

Router# conf t

Router(config)# dial-peer voice 2000 pots

در قدم بعدی مجددا باید یک الگوی تماس و آدرس پورت را تعیین نماییم

Router(config-dial-peer)# destination-pattern 2…

Router(config-dial-peer)# port 1/0:23

Router(config-dial-peer)# no digit-strip

با کامند اول یک الگوی تماس ایجاد کردیم به این صورت که هر تماسی را که با عدد ۲ آغاز شود و سه رقم بعدی (سه نقطه )آن هر میزان دلخواهی باشد را شامل میشود . با کامند دوم تعیین میکنیم که این الگوی تماس باید به سمت پورت مورد نظر ما ارسال شود ( چون ارتباط با مرکز تلفن آنالوگ از نوع T1 است و سیگنالینگ T1 روی کانال ۲۳ ارسال میشود ، تماس را به ۱ / ۰:۲۳ ارسال میکنیم .)

همیشه به خاطر داشته باشید ، زمانی که یک Destination pattern ایجاد میکنید ، اگر درون الگوی شما اعداد ثابت وجود داشته باشد ( مثلا عدد ۲ در الگوی فوق میزان ثابت و سه نقطه نشان دهنده سه عدد متغییر میباشد ) روتر ابتدا آن عدد را حذف نموده و سپس به سمت مقصد مورد نظر شما ارسال میکند . حال همانطور که در تصویر میبینید شماره های مرکز تلفن آنالوگ به صورت XXX ۲ میباشد .
بنابراین باید قانون حذف اعداد ثابت لغو شود که برای این کار از کامند سوم ( no digit-strip ) استفاده میکنیم.

نکته : نحوه نوشتن Destination pattern های پیچیدهتر و متنوع در مقالات بعدی به صورت کامل بررسی خواهد شد.

نکته : برای ارسال تماسها به FXO در روتر باید یک الگوی تماس که شامل همهی مقصدها شود ایجاد کنیم و به سمت پورتهای FXO ارسال کنیم . برای این کار کافی است یک Dial Peer ایجاد نموده و الگوی تماس را روی .T قرار دهیم . ( الگوی T مانند دیفالت روت عمل میکند و در صورتی که تماسها با هیچ یک از Dial Peer ها match نشود به سمت آن مقصد ارسال میشود .)

Router# conf t

Router(config)# dial-peer voice [tag] pots

Router(config-dial-peer)# destination-pattern .T

Router(config-dial-peer)# port [FXO Ports]

نکته : برای مشاهده تمامی Dial Peer های نوشته شده میتوانید از کامند ( Show Dial-peer voice summary ) استفاده نمایید
