قسمت یازدهم آموزش VOIP سیسکو

معرفی ماژول FXO در روتر سیسکو

همانطور که میدانید خط تلفنی که عموم ا در شرکتها و سازمانهای گوناگون مورد استفاده قرار میگیرد خط آنالوگ مخابرات میباشد ، که در بستر یک زوج سیم به کاربر تحویل داده میشود. هنگامی که از تلفنهای معمولی آنالوگ و یا سانترالهای آنالوگ مانند TES824 پاناسونیک برای اتصال به خطوط تلفن استفاده میکنید ، کافیست زوج سیم خط را سوکت زده و به طور مستقیم به دستگاه مورد نظر خود متصل نمایید . اما زمانی که میخواهید از خطوط آنالوگ در سیستمهای VOIP استفاده کنید باید در مرحله یاول سیگنال دریافتی از مخابرات را توسط تجهیزات خاصی برای مرکز تلفن ویپ خود ، قابل فهم کنید. درتجهیزات سیسکو عموم ا این اقدام توسط ماژول FXO و کارتهای PVDM انجام میشود. ماژول FXO
در روتر سیسکو شباهت بسیار زیادی به ماژول FXS دارد .

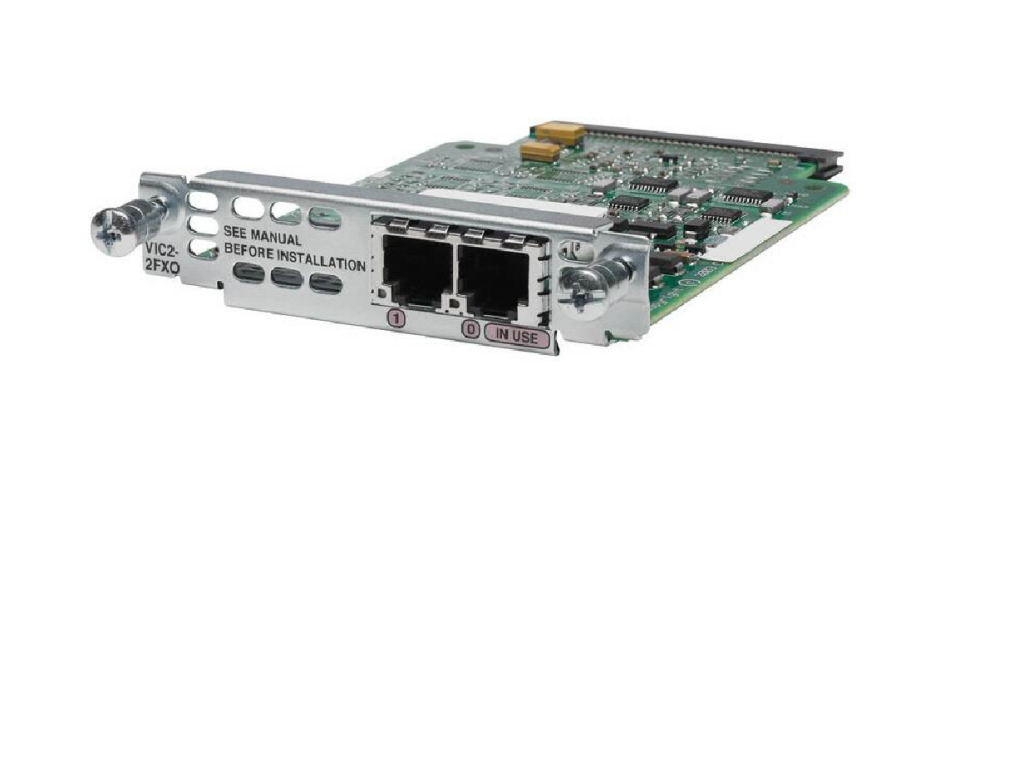

در تصویر ذیل میتوانید مدل VIC2-2FXO که از دو خط تلفن آنالوگ پشتیبانی میکند را مشاهده نمایید.

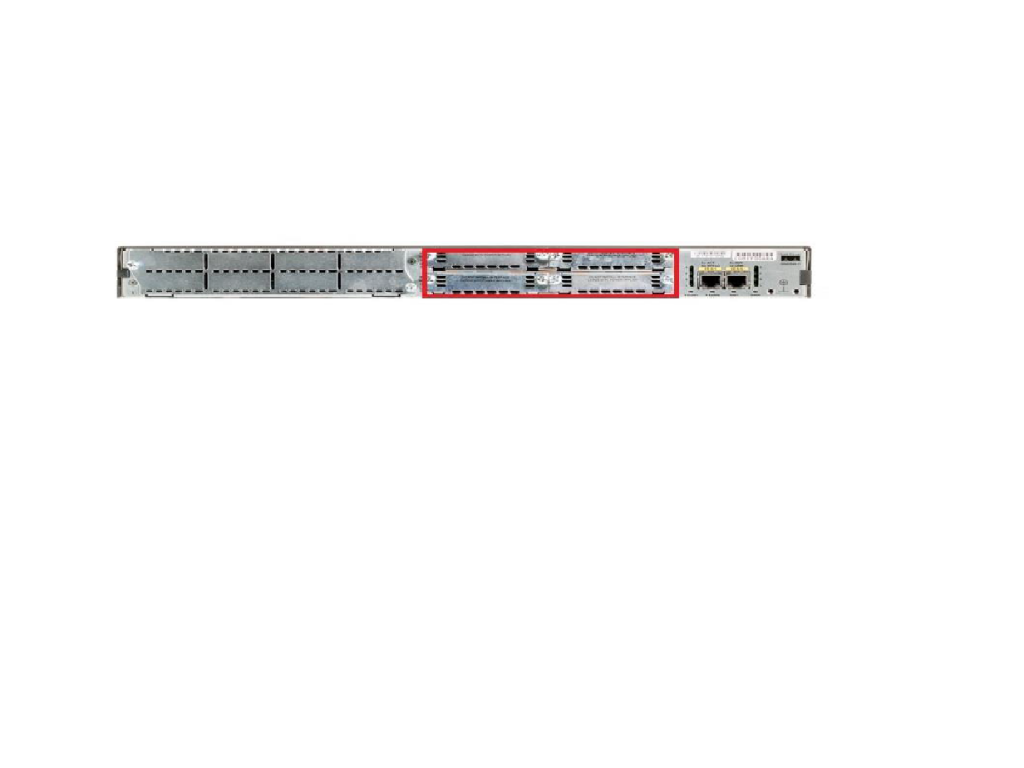

درست مانند ماژول FXS ، برای اتصال این قطعه به روتر سیسکو باید ابتدا پیچ دریچههای پشت روتر را باز نموده و سپس قطعه را به صورت کشویی داخل روتر قرار دهید و پیچ آن را ببندید . لازم به ذکر است که این قطعه نیز درست مانند FXS ، برای کارکردن به کارتهای PVDM احتیاج دارد . در تصویر ذیل میتوانید دریچه های مذکور را در پشت روتر مشاهده نمایید.

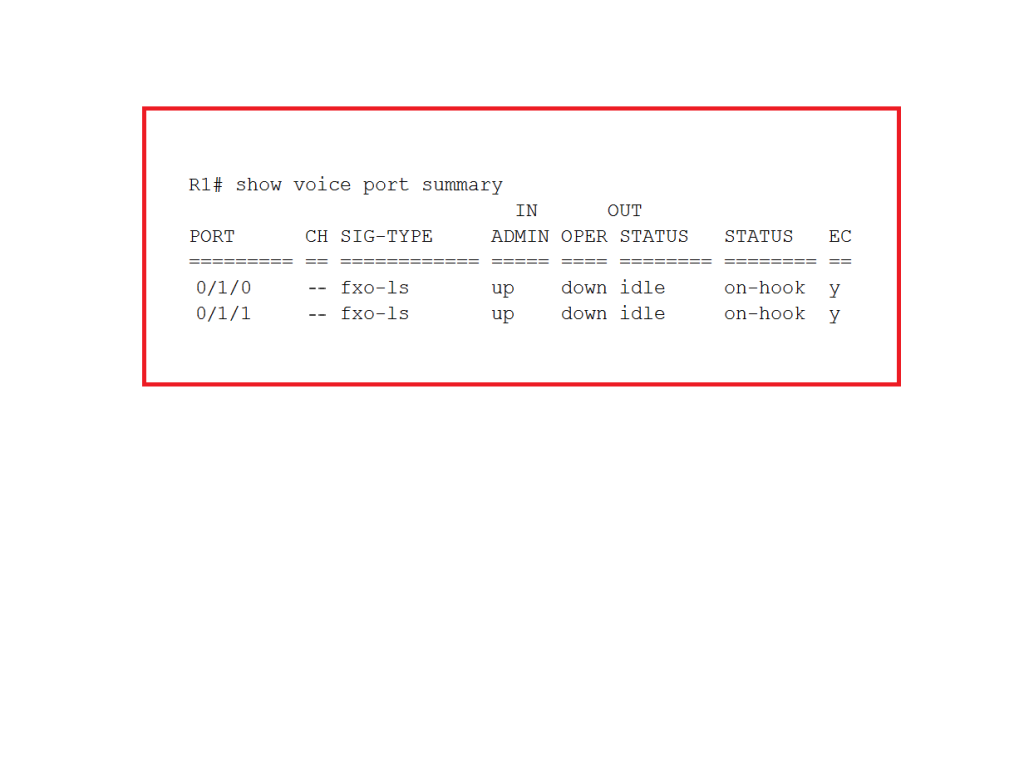

برای مشاهده ماژولهای متصل به روتر نیز میتوانید از کامند show voice port summery استفاده نمایید . همانطور که در تصویر ذیل میبینید ، در این روتر یک ماژول ۲ پورت FXO قرار داده شده است

تنظیمات اولیه FXO در روتر سیسکو

اکثر دستورات ماژول FXO در روتر سیسکو مشابه ماژول FXS ) مانند دستور signal برای تعیین نوع سیگنالینگ و یا دستور cptone برای تعیین نوع Call Progress Tone میباشد. با این حال دو پارامتر مهم دیگر در ماژولهای FXO وجود دارد
که عبارت است از :
• Dial Type
• Ring Number

تنظیم Dial Type برای FX

با تنظیم این پارامتر میتوانید نوع شماره گیری DTMF یا Puls دستگاه را مشخص نمایید . در صورتی که در شبکه تلفنی خود هنوز از تلفنهای قدیمی با شمارهگیرهای چرخشی استفاده میکنید باید این پارامتر را روی Puls قرار دهید .
Router (config)# voice-port 0 / 0 / 0
Router (config-voiceport)# dial-type DTMF

تنظیم Ring Number برای FXO

به کمک این پارامتر میتوانید تعیین کنید تا روتر شما پس از چند بار زنگ خوردن تماس را پاسخ دهد. به طور پیشفرض زمانی که تماس به روتر وارد میشود ، روتر پس از یک بار زنگ خورد ، خط را پاسخ میدهد. برای درک بهتر این موضوع فرض کنید در محل کار شما یک روتر سیسکو وجود دارد که با ماژول FXO به خط شهری متصل شده است . حال شما میخواهید روتر تنها در صورتی خط را پاسخ دهد که شما به صورت مستقیم پاسخگوی آن نیستید . در این حالت به کمک پارامتر Ring Number تعداد زنگ برای پاسخگویی روتر را بالا میبریم تا مثلا در صورتی که پس از ۵ زنگ ما پاسخگوی تماس نبودیم ، روتر خط را پاسخ دهد .
Router (config)# voice-port 0 / 0 / 0
Router (config-voiceport)# Ring number (تعداد زنگ)

نکته : از قابلیت Ring Number میتوان برای راه اندازی سرور Backup برای مرکز تلفن CME نیز استفاده نمود . به این صورت که روتر اصلی یا فعال تماس را بعد از یک بار زنگ خورد پاسخ میدهد و در صورت پاسخ ندادن ، روتر دوم تماس را بعد از چهار زنگ پاسخ میدهد
