کابل دراپ(Drop Cable)

کابلی که برای کابل کشی فیبر به خانه در داخل و خارج ساختمان در پروژه های FTTH مصرف می شود، کابل دراپ (DROP CABLE) نام دارد. در این مقاله با خصوصیت های کابل دراپ آشنا می شویم

کاربرد کابل DRO

این کابل هم برای نصب در داخل ساختمان و هم خارج ساختمان به کار می رود. اگر روکش کابل دراپ LSZH یا LSOH باشد، توانایی مقابله با اشعه فرابنفش را خواهدداشت و همچنین دراثر سوختن دود وهالوژن تولید نمیکند .
قطر کابل فیبر نوری دراپ می تواند 2 یا 3 میلیمتر باشد. همچنین کابل دراپ می تواند آرمورد ARMOURDE باشد جهت جلوگیری از جوندگی یا کشیدگی. ولی مسلماً قیمت کابل Drop FTTH آرمورد ارزان نخواهد بود .
کابل دراپ براحتی peel شده و تارهایش جهت فیوژن و OCDF بندی درکاست باکس FAT یا OTO آماده خواهند شد .

رنگ فیبر کابل دراپ

رنگ کور های فیبر کابل دراپ می تواند آبی و قرمز باشد. استاندارد خاصی در بین تولید کنندگان کابل فیبر دراپ وجود ندارد. یکی از تولید کنندگان خارجی نیز کابل دراپ با رنگ های سفید و بی رنگ ارائه می دهد و روکش کابل DROP نیز می تواند سفید یا مشکی باشد .
کابلهای دراپ به دو دسته ی Outdoor و Indoor تقسیم میشوند:

کابلهای دراپ آتدور Outdoor Drop Cables

کابلهای دراپ آتدور میتوانند به سه شکل هوایی، کانالی و دفنی نصب شوند. با توجه به شرایطی که در محیطهای آتدور وجود دارد، معمولاً این کابلها تحمل فشار بالای1000 نیوتن را دارند. کابلهای دراپ آتدور از لحاظ شکل و ساختار داخلی انواع مختلفی دارند. سه نوع رایج کابلهای دراپ آتدور به شرح زیر است:

کابل دراپ Flat Type :

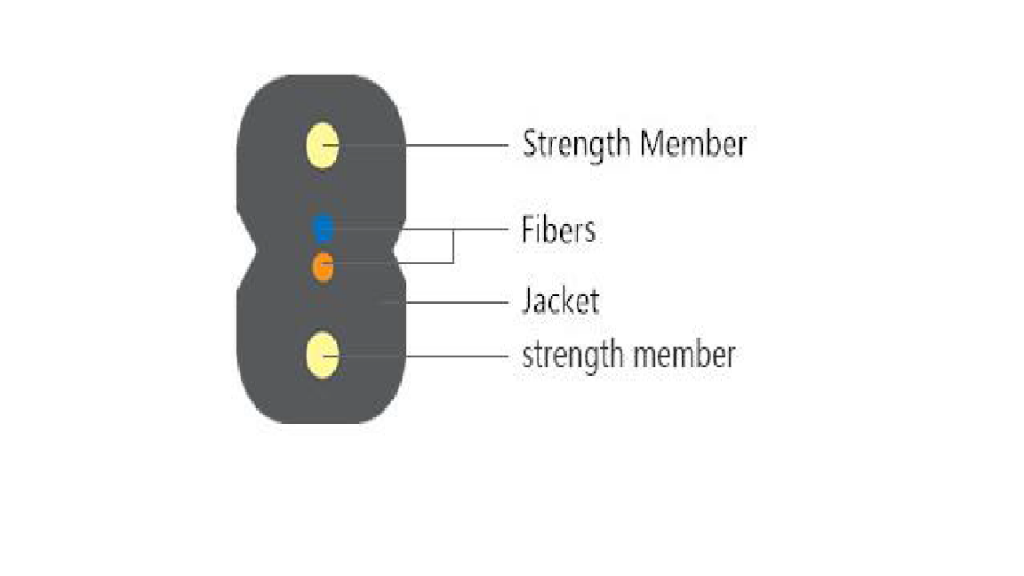

کابلهای دراپ فلت یا مسطح همانگونه که از نامشان پیداست ظاهری نسبتاً مسطح دارند. و معمولاً از یک پوشش پلی اتیلنی تشکیل شدهاند. در بالا و پایین داخلِ این پوشش دو سیم فلزی قرار دارند که نقش استحکام بخشیدن به کابل را بر عهده دارند. این کابلها معمولا یک یا دو کُر فیبر نوری را در بر میگیرند، اما این تعداد ممکن است تا 12کُر نیز بالا رود. شکل زیر سطح مقطع یک کابل دراپ فلت با دو فیبر نوری را نشان میدهد

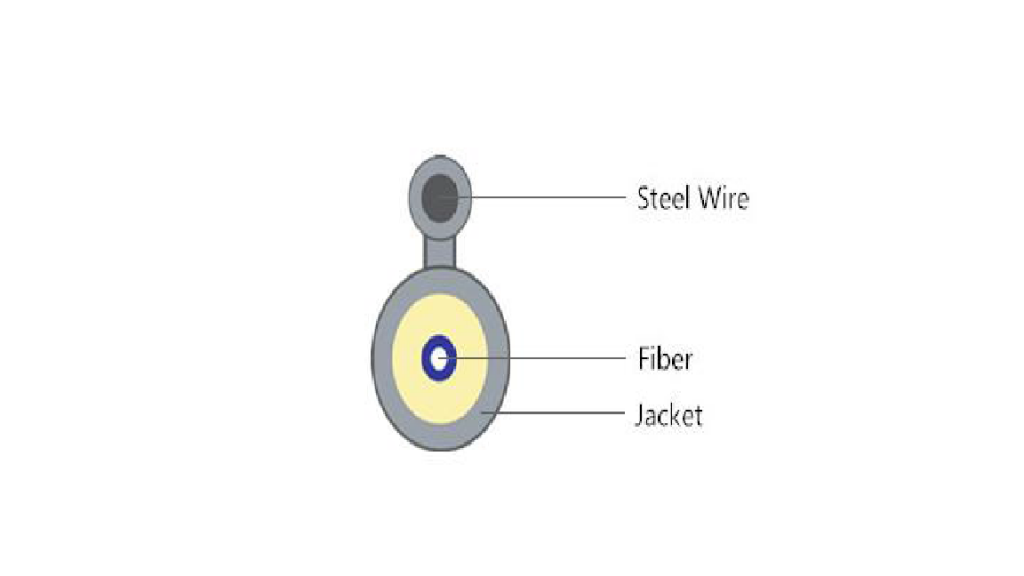

کابل دراپ هشتی شکل Figure-8 Drop Cables

کابلهای دراپ Figure-8 که بیشتر برای نصب هوایی استفاده میشوند، به دلیل وجود یک سیم فولادی و محکم از انعطاف پذیری کمتری نسبت به کابلهای فلت برخوردارند. شباهت شکل ظاهری سطح مقطع آنها با عدد ۸ ، این کابلها را به کابلهای دراپ هشتی معروف کرده است.
معمولاً تعداد فیبر نوری موجود در این نوع کابلها 2 الی 48 عدد میباشد. تحمل فشار این کابلها حدود 6000 نیوتن است

کابل دراپ دایره ای Round Drop Cables

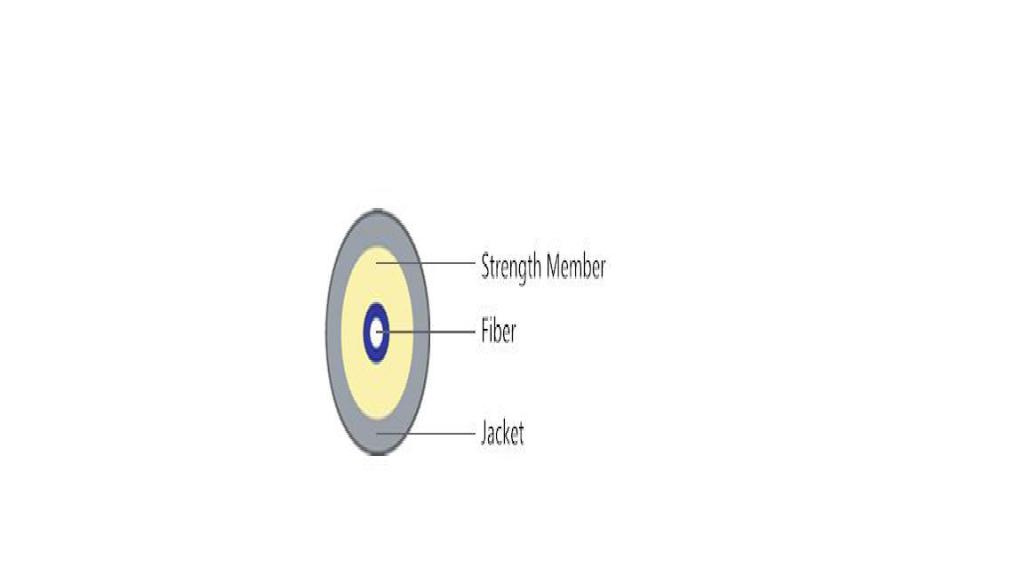

اين کابلها معمولاً از يک رشته فيبر تکي با قابليت bend-insensitive غير حساس به خمش تشکيل ميشوند که توسط يک پوشش داخلي جهت استحکام و يک پوشش خارجي جهت محافظت در برابر فشار احاطه گرديده است. شکل زير نماي سطح مقطع کابلهاي دراپ دايره اي را نشان ميدهد

کابلهای دراپ ایندور Indoor Drop Cables

کابلهای دراپ ایندور جهت برقراری ارتباط بین نقطه ورودی ساختمان و داخل واحدهای ساختمان استفاده میشوند. این کابلها را کابلهای دراپ ساختمانی ( Building Drop Cables ) نیز مینامند. این کابلها به دلیل اینکه در معرض شرایط سختی همچون رطوبت، نور آفتاب، گرما و سرما قرار ندارند از استحکام کمتری نسبت به کابلهای آتدور برخوردارند و دارای سهولت نصب و راه اندازی بیشتری هستند. کابلهای دراپ ایندور به دسته های مختلف از جمله کابلهای رایزری، میکروداکت و کانکتوردار ( Connectorized ) تقسیم میشوند

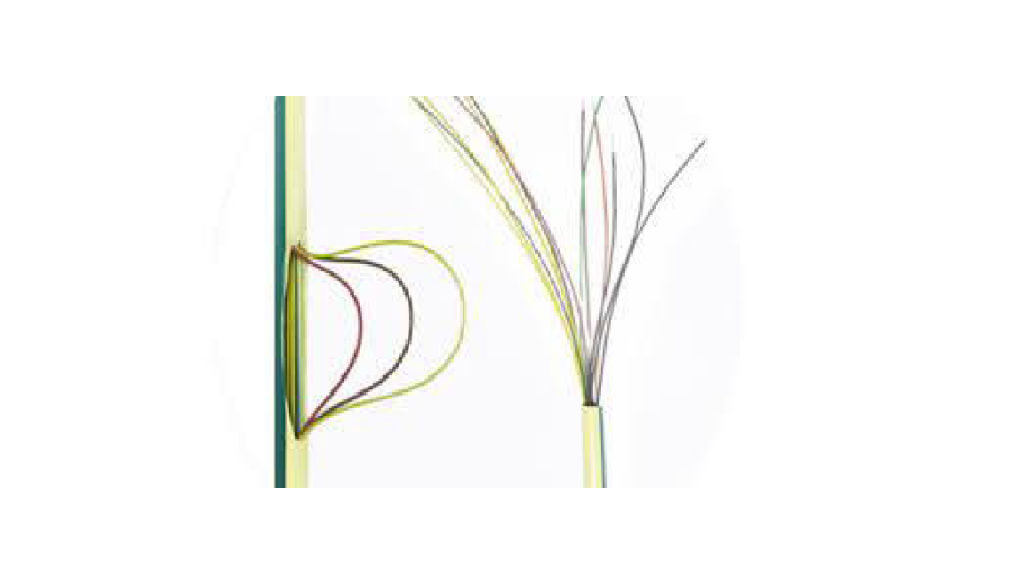

کابل دراپ رایزری Riser Drop Cables

کابل دراپ رایزری امکان توزیع کابل در کل ساختمان را فراهم میکنند. این کابلها جهت اتصال نقطه ورودی فیبر اصلی در طبقه همکف به طبقات فوقانی استفاده میشوند. ساختار دسته بندی فیبر نوری در این کابلها باعث میشود خارج کردن یک رشته فیبر از درون آن با سهولت بیشتری انجام شود. تعداد کُر فیبر موجود در این کابلها از8 تا144 متغیر میباشد.
