کانفیگ سرور hp dl380 g9

کانفیگ سرور hp g9  تا حدودی با سرورهای نسل‌های قبل آن متفاوت است. این سرورها از حافظه DDR4 استفاده می کنند. همچنین پردازنده هایی که در سرورهای نسل نهم استفاده می شود با سرورهای نسل های دیگر سازگار نیست. برای همین برای پیکربندی، نصب و کانفیگ سرور hp dl380 g9 نیاز به آموزش خواهید داشت.

در این متن از سری مقالات پیکر بندی سرورهای اچ پی در مجله شبکه ارغوان تلاش شده است نکات مهمی در ارتباط با این سرور بیان شود. در  راستا پیکربندی انواع سرور hp این سرور نیز بررسی خواهد شد. ما همچنین نگاهی به تنظیمات سرور hp dl380 g9 خواهیم کرد.

نصب و کانفیگ سرور hp dl380 g9 نمایشی ا زدسترسی آسان و اطمینان بالا است.

آشنایی با سرور hp dl380 g9

سرور hp dl380 g9 یکی از بهترین سرورهای رک 2P است. داشتن ویژگی های زیر باعث متمایز شدن این سرور نسبت به سرورهای مشابه شده است:

  • قابلیت دسترسی آسان (availability)
  • قابل اطمینان (reliability)
  • قابلیت نصب و کانفیگ متناسب با نیاز (serviceability)

این سرور قبل از سرورهای جدید نسل دهم اچ پی پرولیانت وارد بازار شده است. برای همین از این سرور در دیتاسنترها و مراکز داده در تمام دنیا استفاده می شود.

از جمله ویژگی های متمایز این سرور در امکان کانفیگ سرور hp dl380 g9 با پردازنده گرافیکی NVIDIA است. همچنین ظرفیت بالاتر نسبت به نسل‌های قبل و امکان نصب چندین درایو SSD باعث تمایز این سرور شده است.

ما در ادامه به بررسی پیکربندی سخت افزاری این محصول خواهیم پرداخت. پس از آن نیز نگاهی به تنظیمات سرور hp dl380 g9 خواهیم کرد.

مراحل کانفیگ سرور hp dl380 g9

از نظر سخت افزاری اولین مرحله برای پیکربندی سرور انتخاب شاسی است. وقتی قصد استفاده از سرور hp dl380 g9 را دارید، این بدان معنی است که شاسی را انتخاب کرده اید. برای همین نوبت به انتخاب پردازنده سرور است.

البته یک نکته مهم را باید در ذهن داشته باشید:

“چند مدل شاسی سرور اچ پی پرولیانت dl380 وجود دارد”

پردازنده سرور hp dl380 g9

برای نصب و کانفیگ سرور hp dl380 g9 می توان از انواع پردازنده استفاده کرد. این تنوع پیکربندی امکان استفاده در طیف گسترده ای از کاربردها را برای این محصول فراهم کرده است.

در پیکربندی سرور hp dl380 g9 امکان نصب تا دو پردازشگر وجود دارد. انتخاب پردازنده در سرور وابسته به مدل شاسی آن است (ما در مقاله پیکربندی سرور HP به این موضوعات پرداخته ایم). در شکل نمایی از تعدادی از پردازنده های قابل نصب و استفاده در کانفیگ سرور hp dl380 g9 قابل مشاهده است.

انتخاب پردازنده در سرور وابسدر شکل نمایی از تعدادی از پردازنده های قابل نصب و استفاده در کانفیگ سرور hp dl380 g9 قابل مشاهده است.

همانطور که در شکل می بینید بیش از 10 سی پی یو سازگار با این سرور وجود دارد.

نکته اول این است که سی پی یوهای سازگار با این سیستم از سری E5 هستند. در شکل تعداد هسته محاسباتی هر پردازنده قابل مشاهده است. این تعداد بین 8 تا 18 هسته است.

به جز موارد بالا، برای نصب و کانفیگ سرور hp dl380 g9 پروسسورهای دیگری هم قابل انتخاب هستند.

پردازنده E5-2623v4 یک پردازنده 4 هسته ای قابل ذکر است. یا برای نمونه پردازنده E5-2699Av4 یک پردازنده 22 هسته ای قابل نصب در سرور است.

توان مصرفی پروسسور در سرور

توان مصرفی هر پردازنده متفاوت مهم است. برای همین هنگام پیکربندی یا کانفیگ سرور باید به آن توجه شود.

مدل هایی که در سرور hp dl380 g9 قابل نصب هستند توان مصرفی بین 50 تا 150 وات دارند.

فرکانس کاری پردازنده

یک مشخصه دیگر فرکانس کاری پردازنده است. فرکانس کاری سی پی یو تاثیر مستقیم بر توان مصرفی آن دارد. با کمی دقت در شکل متوجه خواهید شد که: پردازنده با فرکانس کاری 1.8 گیگاهرتز کمترین توان مصرفی را نیاز دارد. از سوی دیگر در مدل‌های دارای فرکانس کاری بالاتر توان مصرفی به طور پلکانی افزایش یافته است. در بعضی از سی پی یوها در سری E5 فرکانس کاری بالاتر از 3 گیگاهرتز است.

چند نکته مهم برای کانفیگ سرور hp dl380 g9:

اگرچه امکان انتخاب دو پروسسور برای کانفیگ سرور hp dl380 g9 وجود دارد. اما توجه داشته باشید که استفاده همزمان از پروسسورهای E5-2600V3 و E5-2600V4 ممکن نیست. زیرا که ترکیب این دو سری در پیکربندی سرور پشتیبانی نشده است. اما امکان ارتقا از پردازنده سری V3 به V4 وجود دارد.

“پروسسورهای دارای توان مصرفی بالای 120 وات از heatsink متفاوت استفاده می کنند. این سینک حرارتی بازده بالایی در انتقال حرارت دارد.

تراشه سرور chipset:

برای کانفیگ سرور hp dl380 g9 امکان استفاده از چیپ ست های زیر وجود دارد:

  • تراشه متعلق به سری C610 اینتل
  • تراشه پروسسور متعلق به خانواده E5-2600v3 اینتل
  • پروسسور متعلق به خانواده E5-2600v4 اینتل

برای کانفیگ سرور hp dl380 g9 امکان استفاده از چیپ ست های موجود در سرور امکان پذیر است.

مموری مناسب برای کانفیگ سرور hp dl380 g9

امکان نصب حافظه ddr4 در این سرور وجود دارد. مموری مورد استفاده در سرور می تواند از انواع زیر باشد:

  • RDIMM
  • LRDIMM
  • NVDIMM

چند نکته:

  • تعداد اسلات DIMM موجود در سرور 24 است.
  • 12 اسلات برای هر پروسسور وجود دارد.
  • هر 3 اسلات DIMM تشکیل یک کانال می دهند.
  • هر 4 کانال نیز متعلق به یک پردازنده هستند.

توجه داشته باشید که ترتیب پر کردن اسلات های DIMM و کانال های موجود در سرور مهم است.

  • ماکزیمم ظرفیت حافظه LRDIMM برابر با 3 ترابایت است. این به معنی امکان نصب 24 ماژول 128 گیگابایتی است.
  • ماکزیمم ظرفیت حافظه RDIMM برابر با 768 گیگابایت است. این به معنی امکان نصب 24 رم 32 گیگی است.
  • ماکزیمم ظرفیت NVDIMM هم 128 گیگ است. برای همین می توان 16 رم NVDIMM را در سرور نصب نمود. البته رم NVDIMM تنها با پروسسورهای سری V4 قابل استفاده است.

همچنین توجه داشته باشید که:

  • ترکیب مموری 2400 هزتر با مموری 2133 هرتز برای نصب و کانفیگ سرور hp dl380 g9ممکن نیست.
  • از ترکیب مموری RDIMM و LRDIMM پشتیبانی نشده است.

امکان ترکیب مموری‌ 128 گیگ LRDIMM با سایر انواع مموری وجود ندارد.

مموری مناسب برای کانفیگ سرور hp dl380 g9 در شکل اشاره می شود.

منبع ذخیره و انواع درایو در سرور

امکان نصب درایو نوری در سرور hp dl380 g9 وجود دارد. برای همین می توانید یک دی وی دی رایتر در سیستم داشته باشید.

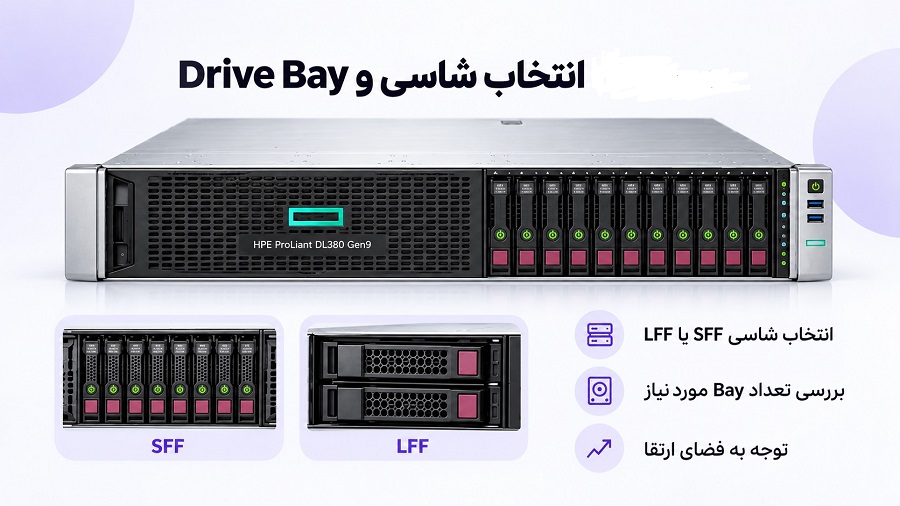

برای نصب هارد نیز گزینه های زیر قابل انتخاب است:

  • 8 بی با فرم فاکتور کوچک 8SFF
  • 24 بی با فرم فاکتور کوچک SFF با دو درایو اختیاری در سمت عقب
  • 12 درایو با فرم فاکتور بزرگ 12LFF با 3 درایو اختیاری در سمت عقب
  • 4 درایو LFF

از طریق یک دی وی دی رایتر امکان نصب درایو نوری در سرور hp dl380 g9 وجود دارد.

توجه کنید که:

  • وجود 3 درایو LFF در سمت عقب باعث اشغال فضای متعلق به رایزر ثانویه خواهد شد.
  • شاسی دارای 12 بی با فرم فاکتور بزرگ دارای قابلیت پشتیبانی از دو درایو با فرم فاکتور کوچک است.
  • درایو 6 NVMe تنها با شاسی دارای بی فرم فاکتور کوچک قابل استفاده است.
  • امکان ارتقای شاسی با 4 درایو LFF به 12 LFF وجود ندارد.

با توجه به مدل شاسی و نیاز سیستم امکان انتخاب انواع درایو برای سرور وجود دارد. اما هنگام انتخاب هارد باید به ظرفیت و استاندارد آن توجه کنید.

درایوهایی که برای نصب و کانفیگ سرور hp dl380 g9 استفاده می شوند Hot plug هستند. در این سرورها امکان نصب درایو ساتا و SAS وجود دارد. البته شما می توانید درایوهای اس اس دی را نیز در سرور نصب کنید.

درایوهایی که برای نصب و کانفیگ سرور hp dl380 g9 استفاده می شوند Hot plug هستند. در این سرورها امکان نصب درایو ساتا و SAS وجود دارد

امکان انتخاب درایو با فرم فاکتور کوچک و بزرگ وجود دارد. این انتخاب وابسته به بی های موجود در شاسی سرور است. در بخش قبل در مورد بی های شاسی صحبت شد. برای همین در این بخش تنها با ارائه یک جدول به گزینه های قابل انتخاب اشاره خواهد شد.

منبع تغذیه سرور hp dl380 g9

توان مورد نیاز سرور با توجه به مدل توان مصرفی پردازنده، تعداد رم، درایو و … تعیین خواهد شد. 3 منبع تغذیه استاندارد برای کانفیگ سرور  hp dl380 g9در شکل نشان داده شده اند.

همانطور که در شکل می بینید استفاده از HPE power adviser tool برای انتخاب پاور توصیه شده است.

فن سرور hp dl380 g9

انتخاب فن سرور وابسته به مدل شاسی سرور خواهد بود. برای این کار توجه به تعداد بی و یا درایو نصب شده روی آن و به خصوص نوع پردازنده مهم است. شاسی های دارای 12 بی با فرم فاکتور بزرگ، دارای 6 فن با عملکرد بالا هستند. شاسی های دارای 12 بی با فرم فاکتور کوچک نیز دارای تعداد فن مشابه هستند.

در این سرور امکان نصب فن مدل 2p وجود دارد.

نکته:

مدل 1P با 4 فن استاندارد عرضه می شوند. اگر پردازنده دوم وجود داشته باشد 2 فن اضافی به سرور اضافه خواهد شد

پردازنده گرافیکی نیاز به کیت فن با عملکرد بالا دارد. همانطور که اشاره شد پردازنده های دارای توان مصرفی بیش از 120 وات سینک حرارتی خاص دارند. نکات دیگری هم هستند که ممکن است هنگام نصب و کانفیگ سرور hp dl380 g9 باید در نظر گرفته شوند.

جمع بندی:

بحث درباره پیکربندی سیستم نیاز به زمان بیشتری دارد. برای مثال گرافیک سیستم یا رابط های آن و استانداردهای آن نیاز به بررسی دارند. همچنین امکان ارتقای سیستم با قطعات سخت افزاری جایگزین نیاز به بحث دارد. با این وجود فکر می کنیم مهم ترین نکات را برای کانفیگ سرور hp dl380 g9ذکر کردیم.

برای همین در ادامه تلاش خواهد شد به تنظیمات سرور  hp dl380 g9به صورت نرم افزاری اشاره شود. در این راستا نگاهی به UEFI و مباحث بوت سرور  hp dl380 g9خواهیم کرد.

تنظیمات سرور hp dl380 g9

پس از این که شاسی سرور و قطعات سخت افزاری را انتخاب کردید نوبت به راه اندازی سرور می رسد. انجام تنظیمات سرور hp dl380 g9 در این مرحله مهم است. به خصوص که در این سرور از رابط UEFI استفاده شده است. این رابط قابلیت‌های متعددی را به سرورهای اچ پی پرولیانت در نسل نهم و دهم اضافه کرده است (بعضی از این قابلیت ها در مقاله آموزش بوت سرور HP مورد اشاره قرار گرفته اند).

از جمله امکانات و مزایای UEFI می توان به موارد زیر اشاره کرد:

  • امکان بوت امن سیستم (Secure boot)
  • افزودن کارکردهای ویژه به سیستم عامل
  • امکان استفاده از بوت درایو با GPT
  • پشتیبانی از یو اس پی 3.0
  • امکان نصب و کانفیگ سرور hp dl380 g9 با hp restfull API برای ilo4
  • پشتیبانی از بوت PXE برای شبکه های IPv6

اگر چه رابط UEFI امکانات ویژه ای به سرورهای اچ پی پرولیانت اضافه کرده است. اما توجه داشته باشید که عملکرد UEFI مشابه عملکرد RBSU در سرورهای قبل است.

برای همین تنظیمات UEFI FIO را می توان به گونه ای انجام داد که در مود RBSU قابل پیکربندی باشد. با این کار تنظیمات سرور  hp dl380 g9مانند نسل‌های قدیمی به راحتی قابل پیکربندی خواهد بود. برای مثال نصب سیستم عامل جدید با تغییر تنظیمات بوت مانند گذشته ممکن است.

در تنظیمات سرور hp dl380 g9از رابط UEFI استفاده شده است.

یکی از سوالاتی که از تیم پشتیبانی شرکت hpe پرسیده می شود در ادامه پاسخ داده خواهد شد:

چگونه هنگام بوت سیستم امکان اضافه کردن کلید F1 به اسکرین را خواهیم داشت؟

در این سرور ممکن است هنگام بوت یک پیام خطا نمایش داده شود. این پیام تشخیص خطا را هنگام بوت سرور HP گزارش می دهد.

در این مواقع کاربر می تواند با فشار دادن کلید F2 شاهد وضعیت سلامت سیستم یا health status باشد.

در صفحه نمایش داده شده خطای سیستم قابل مشاهده خواهد بود. اما ممکن است که کاربر بخواهد با نادیده گرفتن این پیام، سیستم به بوت ادامه دهد. این کار با فشار دادن دکمه F1 ممکن است. اما باید در تنظیمات سرور HP G9 تغییراتی اعمال شود.

  • به این منظور باید به بخش RBSU بروید.

نکته مهم: “اگر خطایی که توسط سیستم تشخیص داده شده است مهم باشد، سیستم 20 ثانیه وقفه خواهد داشت. این وقفه بدون در نظر گرفتن تنظمیات کاربر در RBSU سرور خواهد بود.”

تنظمیات کاربر در RBSU برای hp dl380 g9 کلید F1 را اضافه می کنیم.

اگر دکمه F1 در این بخش قابل مشاهده است، امکان فعال کردن آن وجود دارد. در شکل چند گزینه قابل مشاهده است:

delayed 20 seconds

delayed 2 seconds

disabled

یکی از گزینه ها تاخیر 2 ثانیه ای را در عمل کردن این دکمه نشان می دهد. گزینه دیگر تاخیر 20 ثانیه ای را اعمال می کند.

سخن آخر

نصب و کانفیگ سرور  hp dl380 g9 نیاز به دانش سخت افزاری و نرم افزاری دارد. شما باید این دانش را به تدریج و با آشنایی با قطعات سخت افزاری سازگار با مدل شاسی سرور کسب کنید.

اما در صورتی که یک سرور را با قطعات نصب شده خریداری کنید، نیازی به دانش سخت افزاری ندارید. در این مواقع آشنایی با نحوه بوت و مدیریت نرم افزاری با تغییر تنظیمات سرور hp dl380 g9کافی است.

در پایان امیدوار هستیم مقاله حاضر شما را با گوشه ای از دانش مورد نیاز برای کانفیگ سرور hp dl3 آشنا کرده باشد.

منبع: https://support.hpe.com/hpesc/public/docDisplay?docId=mmr_kc-0128326

https://support.hpe.com/hpesc/public/docDisplay?docId=emr_na-c04438844
