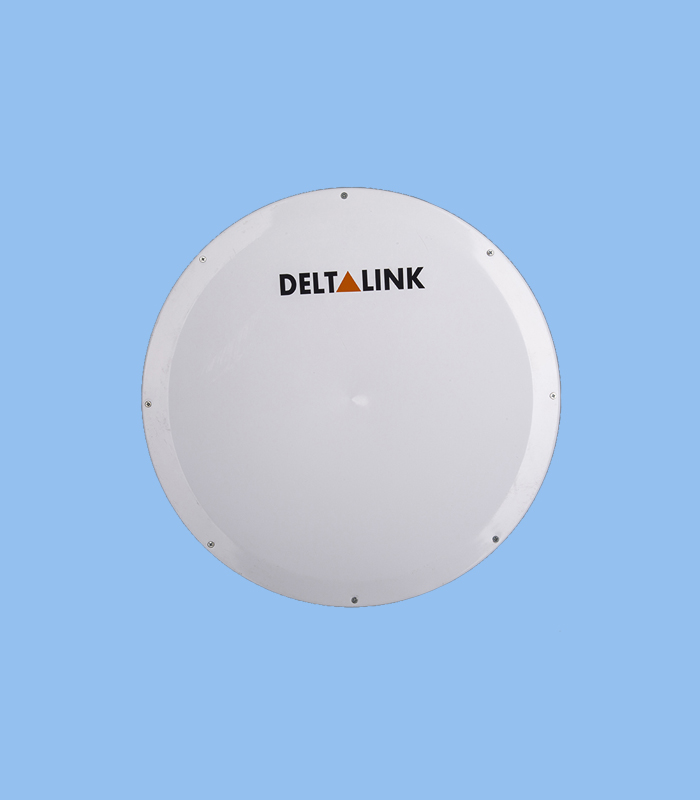

آنتن ANT-HP7030N از سری High Performance دلتالینک است و میتوان از آن در زیرساخت ISP، ارتباط بین ساختمانها، شبکههای صنعتی و بکهاول بیسیم استفاده کرد.
بررسی ANT-HP7030N
بهره 30dBi و زاویه تابش حدود 5.7 درجه باعث میشود سیگنال در مسیر مشخصی متمرکز شود. این تمرکز علاوه بر بهبود دریافت سیگنال در نقطه مقابل، ورود نویز از جهتهای ناخواسته را نیز کاهش میدهد.
این آنتن به دو کانکتور N-Female مجهز شده و از پلاریزاسیون عمودی و افقی پشتیبانی میکند؛ بنابراین با رادیوهای سازگار 2×2 MIMO قابل استفاده است. امپدانس 50 اهم و توان ورودی حداکثر 25 وات نیز امکان اتصال آن به طیف متنوعی از تجهیزات رادیویی حرفهای را فراهم میکند.
ویژگیهای آنتن دلتالینک ANT-HP7030N
- بهره آنتن 30dBi
- محدوده فرکانسی 5800 تا 7200 مگاهرتز
- طراحی پارابولیک جهتدار
- پشتیبانی از پلاریزاسیون عمودی و افقی
- مناسب برای ارتباطات 2×2 MIMO
- مجهز به دو کانکتور N-Female
- زاویه تابش حدود 5.7 درجه
- لوبهای جانبی و پشتی کنترلشده
- مناسب برای محیطهای دارای نویز
- بدنه مقاوم برای نصب در فضای باز
- قابلیت تنظیم دقیق زاویه افقی و عمودی
- عرضه همراه با متعلقات نصب روی پایه
مشخصات فنی ANT-HP7030N
| مشخصه | مقدار |
|---|---|
| برند | Deltalink |
| مدل | ANT-HP7030N |
| نوع آنتن | دیش پارابولیک High Performance |
| محدوده فرکانسی | 5.8 تا 7.2 گیگاهرتز |
| بهره | 30dBi |
| زاویه تابش 3dB | حدود 5.7 درجه |
| پلاریزاسیون | دوگانه، عمودی و افقی |
| VSWR | حدود 1.4:1 |
| امپدانس | 50 اهم |
| توان ورودی | حداکثر 25 وات |
| کانکتور | 2 عدد N-Female |
| قطر دیش | 680 میلیمتر |
| وزن با متعلقات | حدود 5.9 کیلوگرم |
| قطر پایه قابل نصب | 25 تا 60 میلیمتر |
| دمای کاری | 50- تا 70+ درجه سانتیگراد |
| مقاومت در برابر باد | تا 190 کیلومتر بر ساعت در حالت بقا |
| محل استفاده | فضای بیرونی |
کاربردهای آنتن ANT-HP7030N
این آنتن برای ایجاد ارتباط میان دو نقطه ثابت طراحی شده و در پروژههای زیر کاربرد دارد:
- لینک وایرلس نقطهبهنقطه یا PTP
- اتصال شبکه دو ساختمان یا مجموعه مجزا
- بکهاول بیسیم شرکتهای ارائهدهنده اینترنت
- انتقال اطلاعات در کارخانهها و سایتهای صنعتی
- ارتباط میان دکلها و ایستگاههای مخابراتی
- انتقال تصاویر دوربینهای مداربسته
- ایجاد لینک در مناطق دارای نویز فرکانسی
نکات مهم پیش از خرید
پیش از انتخاب ANT-HP7030N باید مطمئن شوید رادیوی موردنظر از فرکانس عملیاتی انتخابشده در محدوده 5.8 تا 7.2 گیگاهرتز پشتیبانی میکند. همه قسمتهای این بازه فرکانسی الزاماً برای استفاده عمومی آزاد نیستند؛ بنابراین انتخاب کانال و توان ارسال باید مطابق مقررات محل اجرای پروژه باشد.
برد نهایی لینک نیز فقط به گین آنتن وابسته نیست. فاصله، ارتفاع نصب، دید مستقیم، منطقه فرنل، توان رادیو، نویز محیط و حساسیت گیرنده باید در محاسبات Link Budget بررسی شوند.
به دلیل جهتدهی بالای آنتن، تنظیم دقیق هر دو سمت لینک اهمیت زیادی دارد. استفاده از پایه مستحکم، کابل و پیگتیل کمافت، عایقکاری کانکتورها و اجرای سیستم ارت نیز برای حفظ کیفیت و ایمنی ارتباط ضروری است. برای خرید این محصول با شبکه ارغوان ارتباط تماس بگیرید. 02141902
در پایان
آنتن دیش Deltalink ANT-HP7030N با بهره 30dBi، پلاریزاسیون دوگانه و محدوده فرکانسی گسترده، انتخابی حرفهای برای لینکهای PTP و بکهاول بیسیم است. طراحی High Performance این مدل به کاهش اثر نویزهای اطراف کمک میکند و بدنه مقاوم آن برای نصب دائمی در فضای بیرونی مناسب است.
اگر به یک آنتن جهتدار برای ایجاد ارتباط پایدار میان دو نقطه نیاز دارید، ANT-HP7030N میتواند پس از بررسی سازگاری رادیو و محاسبات لینک، گزینه مناسبی برای پروژه شما باشد.
سؤالات متداول
ANT-HP7030N در چه فرکانسی کار میکند؟
این آنتن در محدوده 5800 تا 7200 مگاهرتز فعالیت میکند. رادیو و فرکانس انتخابی باید با این محدوده سازگار باشند.
آیا ANT-HP7030N از MIMO پشتیبانی میکند؟
بله؛ دو پلاریزاسیون عمودی و افقی و دو کانکتور N-Female، امکان استفاده از رادیوهای 2×2 MIMO را فراهم میکنند.
برد آنتن ANT-HP7030N چقدر است؟
برد ثابت و تضمینشدهای نمیتوان اعلام کرد. مسافت قابلدستیابی به رادیو، ارتفاع، نویز، دید مستقیم، منطقه فرنل و طراحی لینک بستگی دارد.
آیا این محصول همراه با رادیو عرضه میشود؟
خیر؛ ANT-HP7030N یک آنتن Passive است و برای کارکرد به رادیوی وایرلس، پیگتیل و تجهیزات نصب سازگار نیاز دارد.
