معرفی سوئیچ شبکه Cisco catalyst 2960X-48LPD-L
سری سوئیچ‌های سیسکو کاتالیست ۲۹۶۰، پیشروترین سری سوئیچ‌های لایه ۲ هستند که برتری عملیاتی بهبود یافته، عملیات تجاری بسیار ایمن، پایداری استثنایی و تجربه فضای کاری پیشرفته را ارائه می‌دهند. سوئیچ‌های کاتالیست ۲۹۶۰، سوئیچ‌های دسترسی با پیکربندی ثابت هستند که برای شبکه‌های سازمانی سطح پایین، میان‌رده و دفاتر شعب طراحی شده‌اند.
- تعداد پورت‌ها: ۴۸
- پورت‌های Downlink: پورت PoE فعال (۸ پورت با توان کامل ۱۵.۴ وات)
- پورت‌های Uplink: اسلات‌های ماژول SFP
- سیستم عامل IOS سیسکو: LAN Base
سوئیچ سیسکو کاتالیست 2960X-48LPD-L با قابلیت استک کردن، لایه 2، از 48 پورت اترنت 10/100/1000 با قابلیت POE و 2 رابط آپ‌لینک 10G SFP تشکیل شده‌است.
مشخصات فنی سوئیچ Cisco Catalyst 2960X-48LPD-L
| مشخصه | توضیحات |
|---|---|
| نوع محصول | سوئیچ مدیریتی 48 پورت، قابل انباشت (Stackable) |
| حالت نصب | قابل نصب در رک (1U)، دسکتاپ |
| نوع پورت‌ها | Gigabit Ethernet |
| تعداد و نوع پورت‌ها | 48×10/100/1000 PoE+، به‌همراه 2 پورت +SFP |
| توان PoE کل | 370 وات |
| ظرفیت سوئیچینگ (Switching Capacity) | 216 گیگابیت بر ثانیه |
| پشتیبانی از VLAN | تا 1023 VLAN |
| پشتیبانی از Jumbo Frame | دارد (تا 9216 بایت) |
| منبع تغذیه اصلی | برق متناوب AC 120/230 ولت، 50/60 هرتز |
| منبع تغذیه اضطراری (RPS) | پشتیبانی می‌شود |
| حافظه فلش (Flash Memory) | 128 مگابایت |
| حافظه رم (RAM) | 512 مگابایت |
| پردازنده (CPU) | فرکانس 600 مگاهرتز |
| تعداد دستگاه در Stack | حداکثر 8 دستگاه قابل انباشت |
| سیستم‌عامل (OS) | Cisco IOS – LAN Base |
| ابعاد دستگاه | 44.5 × 36.8 × 4.5 سانتی‌متر |
| وزن دستگاه | 5.7 کیلوگرم |

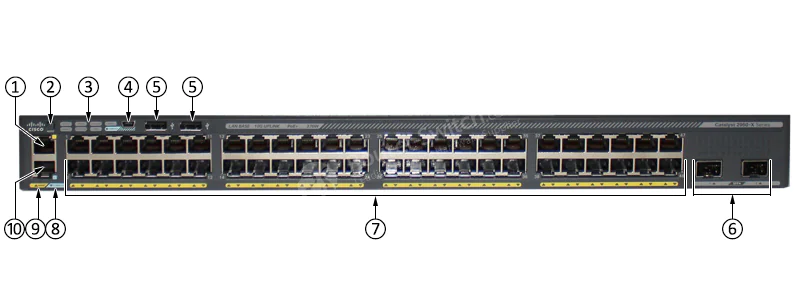

نمای پنل جلویی و اجزای سوئیچ Cisco Catalyst 2960X-48LPD-L
سوئیچ دارای مجموعه‌ای از پورت‌ها، چراغ‌های وضعیت (LED) و دکمه‌هاست که به مدیریت و نظارت بهتر عملکرد دستگاه کمک می‌کنند:
| شماره | شرح جزء |
|---|---|
| ① | پورت مدیریت اترنت (MGMT): برای اتصال مستقیم به شبکه مدیریتی خارج از ترافیک اصلی |
| ② | دکمه Mode: برای جابجایی بین وضعیت‌های LED (STAT، SPEED، POE، STACK و غیره) |
| ③ | چراغ‌های LED سوئیچ: نشان‌دهنده وضعیت سیستم، سرعت، پاور، PoE، Stack و غیره |
| ④ | پورت USB mini Type B: برای اتصال کنسول از طریق کابل USB به کامپیوتر |
| ⑤ | پورت USB Type A: برای ذخیره‌سازی فایل‌های پیکربندی یا به‌روزرسانی IOS |
| ⑥ | درگاه‌های ماژول SFP: دو پورت برای نصب ماژول‌های +SFP برای ارتباطات فیبر نوری |
| ⑦ | ۴۸ پورت گیگابیتی اترنت PoE+: برای اتصال دستگاه‌ها مانند تلفن IP و اکسس‌پوینت |
| ⑧ | چراغ LED کنسول: نشان‌دهنده وضعیت اتصال کنسول |
| ⑨ | چراغ LED MGMT: نمایش وضعیت فعالیت پورت مدیریت |
| ⑩ | پورت کنسول RJ-45: برای دسترسی CLI به سوئیچ از طریق ترمینال سریال |
قابلیت PoE+ (Power over Ethernet Plus)
سوئیچ Cisco Catalyst 2960X-48LPD-L با پشتیبانی از استاندارد PoE+ (IEEE 802.3at)، توان برق‌رسانی به دستگاه‌های متصل از طریق کابل شبکه را دارد. بودجه کلی برق 370 وات به‌صورت زیر قابل تخصیص است:
12 پورت با توان 30 وات در هر پورت
24 پورت با توان 15.4 وات در هر پورت
48 پورت با توان 7.4 وات در هر پورت
این انعطاف‌پذیری باعث می‌شود بتوانید بر اساس نوع و تعداد دستگاه‌های PoE (مانند IP Phone، دوربین مداربسته یا Access Point) تخصیص برق را بهینه تنظیم کنید.

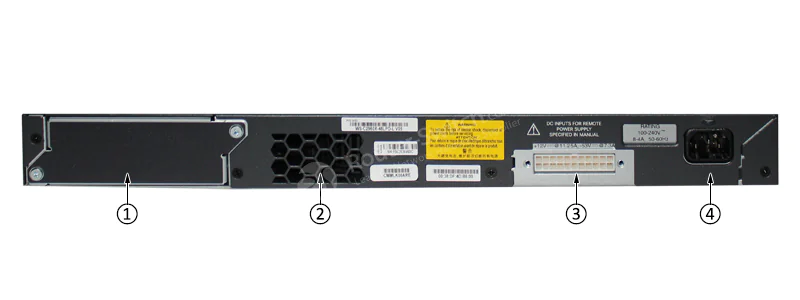

نما و اجزای پنل پشتی سوئیچ Cisco Catalyst 2960X-48LPD-L
| شماره | نام جزء | توضیحات |
|---|---|---|
| ① | شکاف ماژول FlexStack-Plus | برای نصب ماژول Stack و ایجاد ارتباط بین چند سوئیچ |
| ② | خروجی فن (Fan Exhaust) | برای تهویه و خنک‌سازی داخلی سوئیچ |
| ③ | درگاه منبع تغذیه پشتیبان (RPS) | اتصال به منبع تغذیه اضطراری خارجی برای افزایش پایداری |
| ④ | ورودی برق AC | ورودی برق متناوب 120/230 ولت – 50/60 هرتز |
