معرفی کارت شبکه HP Ethernet 10Gb 2-port 561FLR-T با پارت نامبر 001-700697

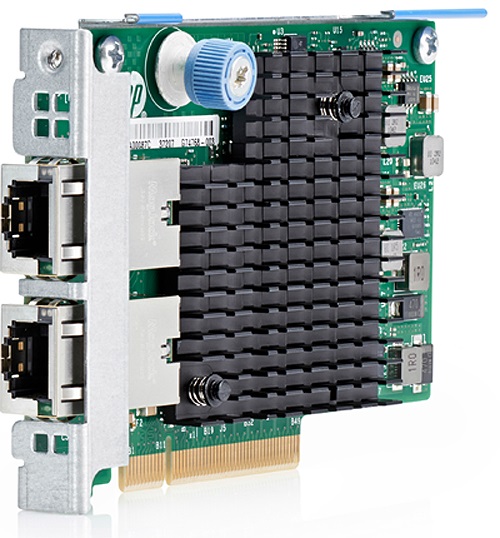

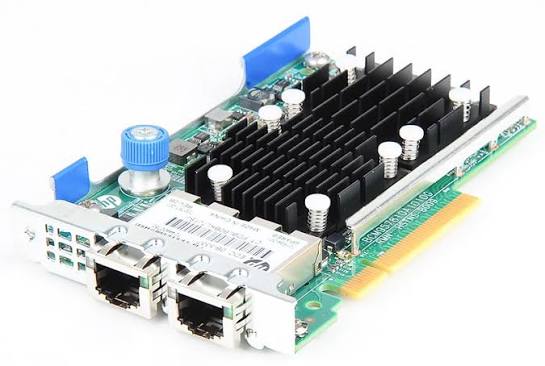

کارت شبکه HP Ethernet 10Gb 2-port 561FLR-T با پارت نامبر 001-700697 یک آداپتور شبکه دو پورتی ۱۰ گیگابیتی برای سرورهای سازگار HP/HPE ProLiant است. این کارت به دو پورت RJ45 مجهز شده و برای اتصال سرور به شبکه‌های 1GbE و 10GbE از طریق کابل مسی مورد استفاده قرار می‌گیرد.

در این کارت از کنترلر Intel X540 استفاده شده است و اتصال آن به سرور از طریق فرم‌فاکتور FlexibleLOM انجام می‌شود. دو پورت شبکه، قابلیت‌های مرتبط با مجازی‌سازی و پشتیبانی از امکاناتی مانند VLAN، NIC Teaming، Jumbo Frames و PXE Boot باعث شده این مدل برای شبکه‌های سازمانی، مجازی‌سازی و انتقال حجم بالای داده مناسب باشد.

یک نکته مهم درباره پارت نامبر: شرکت HPE در PartSurfer شماره 001-700697 را به‌عنوان اسمبلی یا PCA کارت 561FLR-T ثبت کرده است.

مشخصات فنی کارت شبکه HP 561FLR-T

دو پورت شبکه ۱۰ گیگابیتی کارت HP 561FLR-T

کارت شبکه HP 561FLR-T دارای دو پورت RJ45 است که هر دو از سرعت‌های ۱ گیگابیت و ۱۰ گیگابیت بر ثانیه با قابلیت Auto-Negotiation پشتیبانی می‌کنند.

این ویژگی باعث می‌شود بتوان کارت را هم در شبکه‌های فعلی گیگابیتی و هم در زیرساخت‌های 10GbE مورد استفاده قرار داد. بنابراین اگر مجموعه در حال ارتقای شبکه از یک گیگابیت به ۱۰ گیگابیت باشد، نیازی نیست کارت شبکه سرور هم‌زمان با تمام تجهیزات دیگر تعویض شود.

کنترلر Intel X540 در کارت شبکه HP 561FLR-T

پردازش شبکه در این کارت توسط کنترلر Intel X540 انجام می‌شود. این کنترلر برای ارتباط Ethernet با سرعت 10GbE روی کابل مسی طراحی شده و امکان استفاده از دو رابط شبکه پرسرعت را در اختیار سرور قرار می‌دهد.

کارت همچنین از قابلیت‌های Offload پشتیبانی می‌کند تا بخشی از عملیات پردازش بسته‌های شبکه روی خود آداپتور انجام شود و بار پردازشی غیرضروری روی CPU سرور کاهش پیدا کند. HPE در QuickSpecs این مدل به Checksum و Segmentation Offload نیز اشاره کرده است.

رابط FlexibleLOM در کارت شبکه HP 561FLR-T

کارت 561FLR-T از فرم‌فاکتور FlexibleLOM استفاده می‌کند. این نوع کارت برای نصب در محل اختصاصی شبکه روی سرورهای سازگار HPE ProLiant طراحی شده است.

در سروری که اسلات FlexibleLOM سازگار داشته باشد، نصب این کارت به مدیر شبکه اجازه می‌دهد کارت شبکه سرور را بدون استفاده از اسلات‌های عمومی PCIe توسعه دهد.

با این حال، قبل از خرید باید مدل دقیق سرور بررسی شود؛ زیرا وجود اسلات FlexibleLOM در همه سرورها به معنی سازگاری با هر نسل از این کارت نیست.

سرعت و پهنای باند کارت HP 561FLR-T

هر پورت این کارت دارای سرعت اسمی ۱۰ گیگابیت بر ثانیه است.

شرکت HPE پهنای باند تئوری دوطرفه را برای هر پورت تا ۲۰ گیگابیت بر ثانیه و برای کل کارت تا ۴۰ گیگابیت بر ثانیه اعلام کرده است. منظور از این عدد مجموع ارسال و دریافت هم‌زمان در حالت Full Duplex است؛ بنابراین سرعت اسمی هر پورت همچنان 10GbE است.

کابل مناسب برای کارت شبکه HP 561FLR-T

این کارت از کانکتور RJ45 استفاده می‌کند و برای ارتباط شبکه نیازی به ماژول SFP+ ندارد.

برای اتصال 10GbE، نوع کابل و فاصله اهمیت دارد:

• کابل CAT6 برای ارتباط 10GbE تا حدود ۳۰ متر
• کابل CAT6A یا بهتر تا ۱۰۰ متر

شرکت HPE برای نصب‌های جدید استفاده از CAT6A را توصیه کرده است.

این موضوع به‌خصوص برای اتاق سرور و دیتاسنتر مهم است؛ زیرا استفاده از کابل نامناسب می‌تواند باعث شود ارتباط شبکه با سرعت یا پایداری مورد انتظار کار نکند.

پشتیبانی کارت HP 561FLR-T از Jumbo Frame

کارت شبکه 561FLR-T از Jumbo Frames تا MTU حدود ۹۵۰۰ بایت پشتیبانی می‌کند.

این قابلیت در شبکه‌هایی که حجم بالایی از اطلاعات جابه‌جا می‌شود می‌تواند مفید باشد؛ برای مثال:

• انتقال فایل‌های حجیم
• Backup
• برخی ارتباطات Storage
• دیتابیس
• ترافیک میان سرورها

برای استفاده از Jumbo Frame باید سوئیچ و سایر تجهیزات مسیر شبکه نیز با همان MTU تنظیم شده باشند.

قابلیت NIC Teaming در کارت HP 561FLR-T

این کارت از NIC Teaming پشتیبانی می‌کند. با توجه به سیستم‌عامل و ساختار شبکه، می‌توان از چند رابط شبکه برای افزایش افزونگی یا مدیریت بهتر ترافیک استفاده کرد.

وجود دو پورت روی خود کارت نیز امکان طراحی سناریوهایی را فراهم می‌کند که در صورت بروز مشکل در یکی از مسیرهای شبکه، مسیر دیگری در دسترس باشد. نحوه عملکرد دقیق Teaming به سیستم‌عامل، درایور و پیکربندی سوئیچ بستگی دارد.

قابلیت PXE Boot در کارت شبکه HP 561FLR-T

کارت HP 561FLR-T از PXE Boot پشتیبانی می‌کند.

PXE به سرور اجازه می‌دهد بدون استفاده از دیسک نصب محلی، از طریق شبکه بوت شود و سیستم‌عامل یا ابزارهای مدیریتی را از یک Deployment Server دریافت کند. این قابلیت برای نصب و مدیریت تعداد زیادی سرور در دیتاسنترها کاربرد دارد.

کارت HP 561FLR-T برای مجازی‌سازی

این آداپتور برای محیط‌های مجازی‌سازی نیز قابلیت‌های مناسبی دارد. HPE پشتیبانی از VMware NetQueue، Microsoft VMQ و SR-IOV را برای این کارت ذکر کرده است.

دو پورت 10GbE می‌تواند برای سرورهایی که چند ماشین مجازی به‌طور هم‌زمان از شبکه استفاده می‌کنند، پهنای باند بیشتری نسبت به کارت‌های یک گیگابیتی فراهم کند.

در چنین پروژه‌هایی بهتر است علاوه بر سرعت کارت، تعداد ماشین‌های مجازی، ترافیک Storage و ظرفیت سوئیچ شبکه نیز بررسی شود.

سازگاری کارت شبکه HP 561FLR-T با سرورهای HPE

در QuickSpecs منبع رسمی HPE، این کارت برای تعدادی از سرورهای ProLiant Gen9 فهرست شده است؛ از جمله:

• سرور HPE ProLiant DL20 Gen9
• سرور HPE ProLiant DL60 Gen9
• سرور HPE ProLiant DL80 Gen9
• سرور HPE ProLiant DL120 Gen9
• سرور HPE ProLiant DL160 Gen9
• سرور HPE ProLiant DL180 Gen9
• سرور HPE ProLiant DL360 Gen9
• سرور HPE ProLiant DL380 Gen9
• سرور HPE ProLiant DL560 Gen9
• سرور HPE ProLiant DL580 Gen9
• برخی مدل‌های HPE Apollo Gen9

این فهرست مستقیماً در منبع رسمی شرکت اچ پی 561FLR-T آمده است.

همچنین PartSurfer رسمی HPE شماره 700697-001 را در BOM یک سرور HPE ProLiant DL360 Gen9 نشان می‌دهد و آن را به کارت دو پورت 10Gb مبتنی بر Intel X540 مرتبط می‌کند.

بنابراین قبل از خرید بهتر است مدل و نسل دقیق سرور بررسی شود و تنها براساس ظاهر کارت یا وجود اسلات مشابه تصمیم‌گیری نشود.

پارت نامبرهای کارت شبکه HP 561FLR-T

برای این کارت ممکن است چند شماره متفاوت مشاهده کنید که هرکدام نقش متفاوتی دارند:

طبق اطلاعات HPE PartSurfer، شماره 001-700697 مربوط به اسمبلی کارت دارای Intel X540 است و Spare Part Number متناظر با آن 701525-001 است. QuickSpecs رسمی نیز مدل قابل سفارش را با شماره B21-700699 معرفی می‌کند.

پس برای محصول موجود در سایت شبکه ارغوان که روی خود کارت شماره 700697-001 دارد، می‌توان همین شماره را در عنوان محصول درج کرد.

کاربردهای کارت شبکه HP 561FLR-T

این کارت برای کاربردهای مختلف شبکه سرور قابل استفاده است، از جمله:

• اتصال سرور به شبکه 10GbE
• مجازی‌سازی
• انتقال حجم بالای داده
• ارتباط بین سرورها
• Backup Server
• Application Server
• شبکه‌های سازمانی
• دیتاسنتر
• زیرساخت Cloud
• ارتباط با تجهیزات ذخیره‌سازی مبتنی بر Ethernet

مزایای کارت شبکه HP 561FLR-T

• دارای دو پورت 10GbE
• استفاده از کانکتور RJ45
• مجهز به کنترلر Intel X540
• سازگار با شبکه Gigabit Ethernet
• پشتیبانی از کابل CAT6A تا ۱۰۰ متر
• فرم‌فاکتور FlexibleLOM
• پشتیبانی از VLAN
• پشتیبانی از NIC Teaming
• پشتیبانی از Jumbo Frames
• پشتیبانی از PXE Boot
• پشتیبانی از RSS
• پشتیبانی از SR-IOV
• مناسب برای مجازی‌سازی
• پشتیبانی از VMware NetQueue
• پشتیبانی از Microsoft VMQ

نکات مهم قبل از خرید کارت شبکه HP 561FLR-T

اگر کارت به‌صورت استوک تهیه می‌شود، بهتر است قبل از خرید موارد زیر بررسی شوند:

• پارت نامبر روی کارت
• سلامت هر دو پورت RJ45
• سلامت کانکتور FlexibleLOM
• مدل و نسل سرور
• سازگاری Firmware و Driver
• سیستم‌عامل مورد استفاده
• پشتیبانی سوئیچ از 10GbE
• نوع کابل شبکه
• فاصله کابل‌کشی
• سلامت فیزیکی برد و قطعات کارت

وجود پورت RJ45 به‌تنهایی به معنی برقراری ارتباط 10GbE نیست؛ سوئیچ، کابل و تجهیزات مسیر نیز باید سرعت ۱۰ گیگابیت را پشتیبانی کنند.

خرید کارت شبکه HP Ethernet 10Gb 2-port 561FLR-T

کارت شبکه HP Ethernet 10Gb 2-port 561FLR-T با پارت نامبر 700697-001 برای سرورهای سازگاری مناسب است که به دو پورت شبکه ۱۰ گیگابیتی روی بستر RJ45 نیاز دارند.

این کارت با استفاده از کنترلر Intel X540 و پشتیبانی از قابلیت‌هایی مانند VLAN، NIC Teaming، Jumbo Frames و ابزارهای مجازی‌سازی، برای ارتقای ارتباط شبکه در بسیاری از زیرساخت‌های سازمانی قابل استفاده است.

اگر در کنار ارتقای کارت شبکه قصد بررسی مدل‌های مختلف سرور را دارید، می‌توانید سایر سرورهای HPE ProLiant را نیز در شبکه ارغوان بررسی کنید.

برای خرید کارت شبکه HP 561FLR-T نیاز به راهنمایی دارید؟

اگر درباره سازگاری کارت HP 561FLR-T با پارت نامبر 700697-001 با سرور یا زیرساخت شبکه خود مطمئن نیستید، بهتر است قبل از سفارش مدل دقیق سرور، نوع سوئیچ و سرعت موردنیاز شبکه بررسی شود.

برای استعلام موجودی، قیمت روز و بررسی سازگاری کارت شبکه HP 561FLR-T با کارشناسان شبکه ارغوان تماس بگیرید.

استعلام قیمت کارت شبکه 561FLR-T

سوالات متداول

کارت شبکه HP 561FLR-T چند پورت دارد؟

این کارت دارای دو پورت RJ45 است و هر دو پورت از سرعت‌های 1GbE و 10GbE پشتیبانی می‌کنند.

پارت نامبر 700697-001 مربوط به چیست؟

شرکت HPE در PartSurfer شماره 700697-001 را به‌عنوان PCA یا اسمبلی کارت شبکه دو پورتی 10Gb مبتنی بر Intel X540 ثبت کرده است.

پارت نامبر قابل سفارش کارت HP 561FLR-T چیست؟

در QuickSpecs رسمی HPE، مدل HP Ethernet 10Gb 2-port 561FLR-T Adapter با Option Part Number 700699-B21 ثبت شده است.

کارت HP 561FLR-T از چه کنترلری استفاده می‌کند؟

این مدل از کنترلر Intel X540 استفاده می‌کند.

آیا کارت HP 561FLR-T با کابل شبکه RJ45 کار می‌کند؟

بله. این کارت دو کانکتور RJ45 دارد. برای ارتباط 10GbE تا فاصله ۱۰۰ متر، استفاده از کابل CAT6A یا بهتر توصیه می‌شود.

آیا کارت HP 561FLR-T با شبکه یک گیگابیتی سازگار است؟

بله. هر دو پورت کارت از Auto-Negotiation در سرعت‌های 1GbE و 10GbE پشتیبانی می‌کنند و با زیرساخت Gigabit Ethernet سازگار هستند.

آیا کارت HP 561FLR-T برای مجازی‌سازی مناسب است؟

بله. این کارت از قابلیت‌هایی مانند VMware NetQueue، Microsoft VMQ و SR-IOV پشتیبانی می‌کند و برای محیط‌های مجازی‌سازی قابل استفاده است.

آیا کارت HP 561FLR-T از Jumbo Frame پشتیبانی می‌کند؟

بله. HPE پشتیبانی از Jumbo Frames تا MTU حدود ۹۵۰۰ بایت را برای این کارت اعلام کرده است.

آیا کارت HP 561FLR-T روی DL360 Gen9 و DL380 Gen9 نصب می‌شود؟

هر دو مدل HPE ProLiant DL360 Gen9 و DL380 Gen9 در فهرست سازگاری منبع رسمی این آداپتور قرار دارند.
